Omnia.11

Reemplazar la pantalla táctil Omnia11

admin
October 13, 2025
0

Reemplazar la pantalla táctil Omnia11

Vista de categoría Reemplazar su Omnia.11 Pantalla táctil Publicado el 17 de diciembre de 2024 Resumen de artículo Ámbito de aplicación Este documento cubre el proceso de sustitución de la pantalla táctil en su Omnia.11. Quitar la pantalla 1. Después de apagar la unidad, retire la cubierta superior. 2. Desconectar el cable de pantalla táctil de la placa transportadora.

3. En la parte delantera de la unidad, retire el bisel LCD con un pequeño destornillador presionando hacia abajo en las tres pestañas superiores. 4. Destorne los cuatro tornillos que sostienen la pantalla en su lugar. 5. Para quitar la pantalla, tendrá que empujar suavemente lejos de su caja. También hay tres pestañas en la parte inferior del bisel, pero se puede quitar el marco de la unidad sin necesidad de presionar y soltarlos.

Instalar la nueva pantalla Para instalar la nueva pantalla, simplemente siga las instrucciones anteriores en orden inverso. Para asegurarse de que está instalando la nueva pantalla en la dirección correcta, querrá que el lado del código de barras del cable que está frente a usted cuando mantenga la pantalla hasta la unidad. Una vez que haya confirmado el posicionamiento correcto de la pantalla, puede que tenga que usar un par de pinzas para agarrar el cable cuando lo pesque a través de la parte delantera de la unidad hasta la placa portadora. Una vez que la pantalla esté instalada, encienda la Omnia.11 y confirme que la pantalla táctil funciona. Háganos saber cómo podemos ayudar Si tiene más preguntas sobre este tema o tiene ideas sobre la mejora de este documento, póngase en contacto con nosotros. Tome nota de la orientación de la pantalla y el cable al alejar la pantalla de la unidad porque es posible colocar la nueva pantalla hacia atrás o hacia arriba. Nada está marcado o marcado y la parte frontal del vidrio, donde todos los sensores táctiles están, se parece a la parte trasera, donde no hay sensores táctiles.

Documento adaptado por Ing. Sebastián Vallejos

Axia QOR / iQ Series

Reemplazar tapas encendidas y desactivadas en módulos de elementos

admin
October 13, 2025
0

Reemplazar tapas encendidas y desactivadas en módulos de Element

Vista de categoría Reemplazar tapas encendidas y desactivadas en módulos de elementos Publicado el 12 de diciembre de 2024 Resumen de artículo Ámbito de aplicación Este documento describe cómo reemplazar las tapas de interruptores de encendido y apagado utilizadas en cualquier módulo de elementos, incluidos los módulos de accesorios. Módulos de elementos (motorizados y no motorizados) con interruptores de encendido y apagado: Módulos de accesorios de elementos con interruptores de encendido y apagado: Las tapas

Con el tiempo, estas tapas pueden romperse o romperse con un uso excesivo (o agresivo). La buena noticia es que son reemplazables en el campo. Si una tapa necesita ser reemplazada, póngase en contacto con el servicio de atención al cliente y solicite precios y disponibilidad utilizando los números de parte siguientes. 1453-00017 – Rojo ON Cap 1453-00018 – Gris OFF Cap Adquiriendo acceso a las tapas A diferencia de la Fusión y de cualquier consola QOR, las tapas no se pueden quitar de la parte superior de la superficie de la consola. Para eliminar la tapa del interruptor de un interruptor, la placa principal debe separarse de la parte posterior del módulo. El módulo debe ser eliminado de la consola, desconectando el cable de cinta que va al puente OLED. Cuando se elimina el módulo de fader de la consola, cada cable de fader necesita ser separado de la placa principal.

Si el módulo es un módulo motorizado, habrá un cable adicional por fader que tendrá que ser separado. Dependiendo del tipo de módulo, hay un número de tornillos que necesitan ser eliminados para exponer la parte superior de la placa principal. Los módulos accesorios tienen dos tablas apiladas una encima de la otra, donde ambas tablas tienen que ser removidas.

Una vez que la placa principal se separa de la cara del módulo, la placa principal se puede colocar para exponer los interruptores. Es aconsejable tener el módulo boca abajo al alejar la placa principal de la cara del módulo. Los biseles de plástico que rodean los interruptores pueden caer fácilmente de la placa frontal.

La tapa del interruptor se puede quitar del interruptor. La tapa del reemplazo se puede volver a colocar fácilmente en el interruptor. Una vez que las tapas del interruptor se reemplazan, las placas principales se pueden colocar de nuevo en su lugar y asegurar utilizando los mismos tornillos utilizados para eliminarlos. Recuerde que debe volver a unir cualquier cinta o cable de fader que se desconectó, específicamente conectando los cables de fader a su posición adecuada en la placa principal. Háganos saber cómo podemos ayudar Si tiene más preguntas sobre este tema o tiene ideas sobre cómo podemos mejorar este documento, póngase en contacto con nosotros.

Documento adaptado por Ing. Sebastián Vallejos

Axia Fusion (Discontinued)

Reemplazar las tapas de los botones de fusión

admin
October 13, 2025
0

Reemplazar las tapas de los botones de fusión

Vista de categoría Reemplazar las tapas de botón de fusión Publicado el 13 de diciembre de 2024 Resumen de artículo Ámbito de aplicación Este documento cubre la sustitución de las tapas de botón translúcido en blanco e icono de todos los módulos de fusión, incluidos los módulos de accesorios: 2001-00328-000 Módulo de monitor/navegación de fusión 2001-00329-000 Módulo de 4 fases de fusión (S) 2001-00330-000 Módulo de 4 fases de fusión motorizado (S) 2001-00331-000 Controlador de llamada de fusión + Módulo de 2 fases de teléfono 2001-00332-000 Controlador de llamada motorizado de fusión + Módulo de 2 fases 2001-00379-000 Monitor de selección de auriculares de fusión + Módulo de 2 fases 2001-00380-000 Monitor motorizado de fusión + Módulo de 2 fases 2001-00419-000 Panel de Fasión Fader de fusión 2001-00433-000 Panel de selección de micrófono de fusión 2001-00434-000 Panel de selección de auriculares de fusión 2001-00434-000 Panel de selección de auriculares de fusión 2001-00435-000 Módulo de control de fusión 2001-00419-000 Panel de control de control de fusión 2001-004-004-000 Panel de control de control de fusión 2001-004-004-004-000 Panel de control de control de control de control de fusión 2001-004-004-004-004-000 Panel de control de control de control de la fusión de control de la fusión de la fusión de la fusión de la fusión de la fusión de la fusión de la fusión de la fusión de la fusión de la aviación de la aviación de la aviación de la aviación.

Si un tope necesita ser reemplazado, póngase en contacto con el servicio de atención al cliente y solicite precios y disponibilidad utilizando los números de parte siguientes. Para obtener un tope en blanco, pregunte sobre el número de parte 1453-00144-101.

Para una tapa OFF, pregunte sobre el número de pieza 1452-00375-101. Para una tapa ON, utilice el número de pieza 1452-00376-101. El módulo 4-Fader motorizado de Fusion (T) no tiene una tapa OFF, ya que el interruptor On es en realidad un interruptor de encendido/apagado. En su lugar, cuenta con una tapa de vista previa más grande.

Este número de pieza es 1452-00427-101. Reemplazar las tapas Las tapas se pueden extraer utilizando una herramienta extractora IC. Las tapas más grandes On, Off y Preview están rodeadas por un bisel separado. Las tapas más pequeñas sólo tienen el borde negro de la tapa alrededor del borde.

Para quitar, PULSE GENTLY la tapa del botón hacia fuera usando un lado de la herramienta IC. Al hurgar la tapa hacia fuera, tenga cuidado de no rascar la superficie de la consola.

Para instalar una nueva tapa, simplemente presione firmemente en el interruptor. Usted escuchará un clic cuando se bloquea en su lugar. Háganos saber cómo podemos ayudar Si usted tiene más preguntas sobre este tema o tiene ideas para mejorar este documento, por favor póngase en contacto con nosotros.

Documento adaptado por Ing. Sebastián Vallejos

Axia Element (Discontinued)

Reemplazar el monitor de elemento oval negro y los botones del módulo de teléfono

admin
October 13, 2025
0

Reemplazar el monitor de elemento oval negro y los botones del módulo de teléfono

Vista de categoría Reemplazar Black Oval Element Monitor y Botones de Módulo de Teléfono Publicado el 12 Dic, 2024 Resumen de artículo Ámbito de aplicación Este documento cubre la sustitución de los botones ovalados negros que se encuentran en los módulos Monitor/Navegación y Controlador de Llamadas: Las tapas Con el tiempo, las tapas de los botones pueden romperse o romperse por un uso excesivo (o agresivo). La buena noticia es que son reemplazables por campos. Si es necesario reemplazar una tapa, póngase en contacto con el servicio de atención al cliente y solicite precios y disponibilidad utilizando los números de parte siguientes. Para obtener información sobre la sustitución de la ronda Element en blanco e icono de botones negros, haga clic aquí.

Reemplazar las tapas A diferencia de las tapas redondas que también se encuentran en los módulos Element, las tapas ovaladas simplemente se pueden quitar del interruptor conectado al tablero del módulo con los dedos. Para instalar una nueva tapa, asegúrese de que la orientación es correcta y simplemente inserte la tapa en el ajuste del interruptor.

Háganos saber cómo podemos ayudarle Si tiene más preguntas sobre este tema o tiene ideas para mejorar este documento, póngase en contacto con nosotros.

Documento adaptado por Ing. Sebastián Vallejos

Axia Fusion (Discontinued)

Reemplazar la navegación de fusión negra y los botones del módulo de teléfono

admin
October 13, 2025
0

Reemplazar la navegación de fusión negra y los botones del módulo de teléfono

Vista de categoría Reemplazar Black Fusion Navigation and Phone Module Button Caps Published on Dic 13, 2024 Resumen de artículo Ámbito de aplicación Este documento cubre la sustitución de las tapas de botón negro encontradas en los módulos Monitor/Navegation and Call Controller: 2001-00328-000 Fusion Monitor/Navigation Module

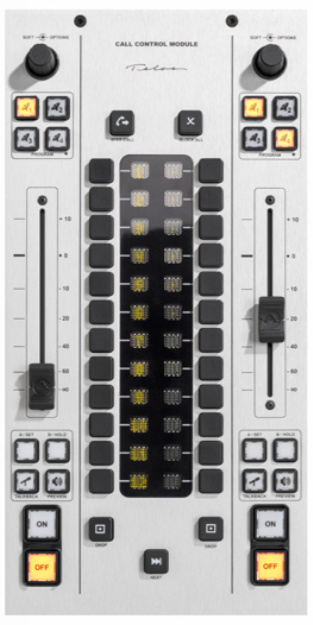

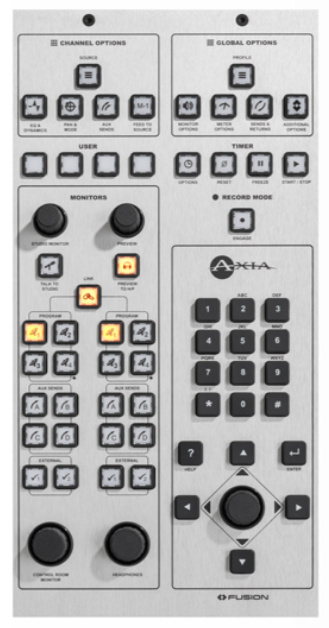

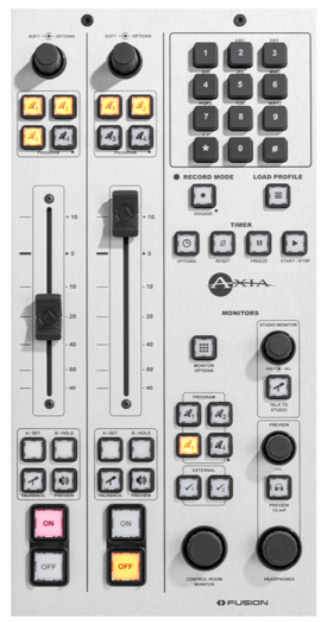

2001-00379-000 Fusion Navigation + 2-Fader Módulo 2001-00331-000 Fusion Call Controller + 2-Fader Phone Module 2001-00332-000 Fusion Motorized Call Controller + 2-Fader Phone Module

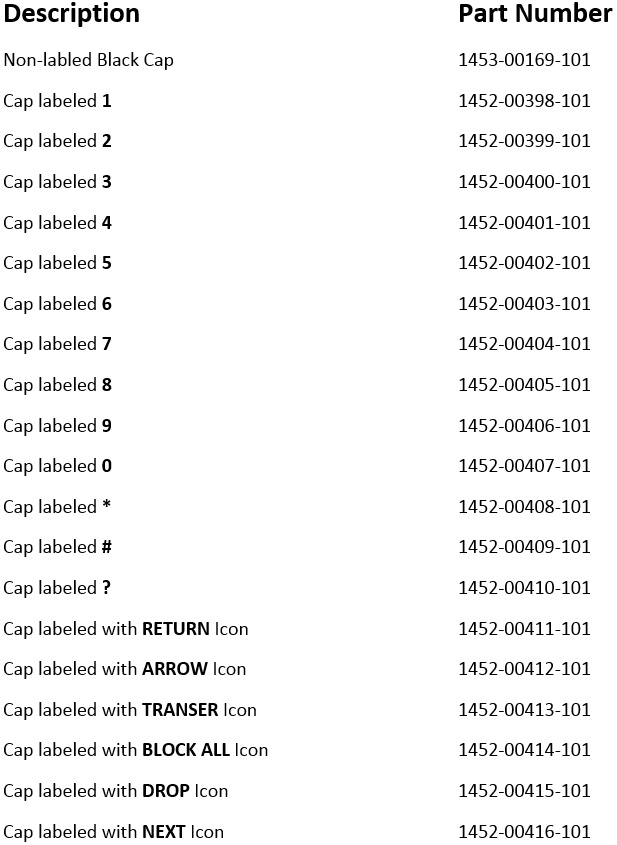

Las tapas Con el tiempo, las tapas de los botones pueden romperse o romperse con un uso excesivo (o agresivo). La buena noticia es que son reemplazables por campos. Si es necesario reemplazar una tapa, póngase en contacto con el servicio de atención al cliente y solicite precios y disponibilidad utilizando los números de parte siguientes. Para obtener información sobre cómo reemplazar las tapas de botones translúcidos en blanco e iconos que se encuentran en módulos y paneles Fusion, haga clic aquí.

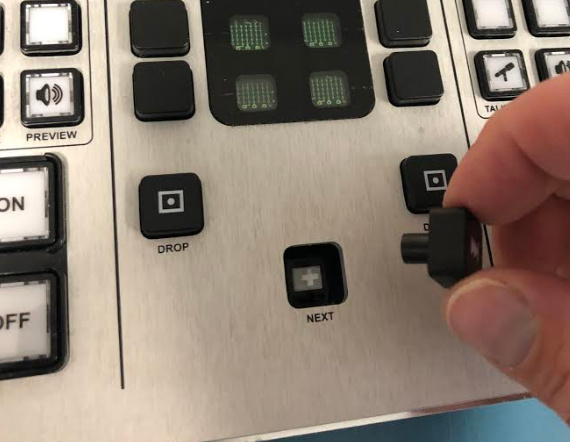

Reemplazar las tapas A diferencia de las tapas translúcidas que también se encuentran en los módulos Fusion, las tapas negras simplemente se pueden quitar del interruptor conectado al tablero del módulo con los dedos. Para instalar una nueva tapa, asegúrese de que la orientación es correcta y simplemente inserte la tapa en el ajuste del interruptor.

Háganos saber cómo podemos ayudarle Si tiene más preguntas sobre este tema o tiene ideas para mejorar este documento, póngase en contacto con nosotros.

Documento adaptado por Ing. Sebastián Vallejos

Axia Quasar

Reemplazar un capricho motorizado Quasar

admin
October 13, 2025
0

Reemplazar un capricho motorizado Quasar

Vista de categoría Reemplazar un fader motorizado Quasar Published on Dic 16, 2024 Article summary Alcance Si un fader motorizado Quasar se daña, defectuosa o requiere mantenimiento, este documento detalla el proceso de eliminación.Este documento sólo se aplica al módulo XR de módulos Quasar y cubre el reemplazo de un único fader, no todo el módulo fader. 2001-00569-000: Módulo Quasar XR-4FAD, Motorizado Descripción El proceso de remover y reemplazar un fader en un módulo Quasar requiere las siguientes herramientas; 2mm Llave Allen de 2.5mm Llave Allen #1 Phillips destornillador (sugerido) Correa antiestática.

Retirar el módulo del cuadro 1. Utilizando una llave Allen de 2,5 mm, quitar los dos tornillos en la parte superior del módulo de cuatro hilos XR. 2. Levantar cuidadosamente la parte superior del módulo hacia arriba y lejos del marco. La parte inferior del módulo se desplaza en una pista. El módulo se "hinchará" desde la parte inferior. 3. Desconectar los dos cables Ethernet y cualquier cable de alimentación. 4. Levantar el módulo fuera del marco y llevarlo a una superficie de trabajo antiestática adecuada. Desmontaje del módulo 1. Usar una llave Allen de 2 mm, quitar los cuatro tornillos a ambos lados (ocho total) del módulo. 2. En la parte inferior del módulo, quitar el tornillo de la caja junto a los puertos Ethernet. Este proceso requiere la eliminación de la cubierta trasera del conjunto del módulo. La cubierta trasera sirve como el sincronización térmica para la CPU del módulo. No ejecutar el módulo con la cubierta eliminada. Hay cables cortos conectados a la parte inferior de cada módulo.

3. Hay un alambre de tierra de cada fader a un poste cerca de la parte superior del conjunto. Usando un Philips #1, quitar este tornillo. 4. Desconectar cuidadosamente el conector de nueve pines mostrado aquí. Estos son para la sincronización interna del calor y deben permanecer unidos a la cubierta trasera.

5. Gire el módulo hacia el frente y retire la perilla del fader. 6. Utilizando una llave Allen de 2 mm retire el tornillo en la parte superior e inferior del fader. 7. Retire el fader del dorso del módulo. Reensamblar Reensamblar el módulo en orden inverso. Calibración Todos los conjuntos del módulo del fader están calibrados en la fábrica. Si usted encuentra que este fader recién reinstalado está fuera de calibración con los otros faders en este módulo SAME, siga este procedimiento de calibración del fader. Háganos saber cómo podemos ayudar Si usted tiene más preguntas sobre este tema o tiene ideas para mejorar este documento, póngase en contacto con nosotros.

Documento adaptado por Ing. Sebastián Vallejos

Axia Intercom (Discontinued)

Reemplazar un interruptor de paleta roto en un panel infinito

admin
October 13, 2025
0

Reemplazar un interruptor de paleta roto en un panel infinito

Vista de categoría Reemplazar un interruptor de paleta roto en un Panel Infinity Actualizado el 23 de septiembre de 2025 Resumen del artículo Alcance Este documento se refiere a los interruptores de paleta que se utilizan con los Paneles Maestros y Estaciones de Escritorio Infinity. 2001-00511 Infinity 16-Key Master Panel 2001-00533 Infinity 16-Key Master Panel Base Modelo 2001-00516 Infinity 20-Key Expansion Panel 2001-00504 Infinity Master Desktop Station 2001-00532 Infinity Desktop Station Base Los interruptores Los paneles montados en bastidor Master y Expansion utilizan diferentes paletas que las unidades de Desktop Station.

Todos los paneles montados en rack utilizan el número de pieza 1453-00230 que se muestra aquí: Durante un breve período a principios de 2025, los paneles montados en rack también utilizaron la paleta 1453-00283. Mientras que estas paletas funcionaban, produjeron una sensación menos cómoda que las paletas originales que se utilizaron. En julio de 2025, la paleta original (1453-00230) se utilizó de nuevo en la producción de los paneles montados en rack. Quitando un interruptor El panel de escritorio (1453-00283) simplemente se puede sacar del panel con el dedo. Se requiere un pequeño destornillador de cabeza plana para quitar el conmutador 1453-00230. El proceso se ilustra aquí: Tenga cuidado de no rascar la superficie del panel.

La instalación de un interruptor La paleta del panel de escritorio (1453-00283) se puede presionar en el panel con una fuerza suave. El interruptor de unidad montado en rack actual (1453-00230) requiere un poco más de esfuerzo. Usted notará dos pestañas empujables en cada lado de la pantalla del intercomunicador después de quitar un interruptor de paleta. Con el nuevo interruptor, empuje el lado no tapado del interruptor en el lado izquierdo de la pantalla primero. A continuación, empuje suavemente el lado derecho en el panel, bloqueando el nuevo interruptor de paleta en su lugar. Háganos saber cómo podemos ayudar Si tiene más preguntas sobre este tema o tiene ideas sobre cómo podemos mejorar este documento, póngase en contacto con nosotros.

Documento adaptado por Ing. Sebastián Vallejos

Axia Fusion (Discontinued)

Sustitución de un bisel de encendido roto en un módulo de fusión

admin
October 13, 2025
0

Sustitución de un bisel de encendido roto en un módulo de fusión

Vista de categoría Reemplazar un bisel de encendido/apagado roto en un módulo de fusión Publicado el 13 de diciembre de 2024 Resumen de artículo Ámbito de aplicación Este documento se refiere al bisel que rodea los botones de encendido y apagado en los siguientes módulos de fusión: 2001-00329-000 Fusion 4-Fader Module (S) 2001-00330-000 Fusion Motorized 4-Fader Module (S) 2001-00331-000 Fusion Call Controller + 2-Fader Phone Module 2001-00330-000 Fusion Monitor + 2-Fader Module 2001-00380-000 Fusion Motorized Monitor + 2-Fader Module 2001-00419-000 Fusion Fader Panel 2001-00433-000 Fusion Mic Control/Headphone Selector Panel 2001-00435-000 Fusion Mic Control Panel 2001-00436-000 Fusion Mic Control Panel 2001-00477-000 Fusion Control Panel 2001-00477-000 Fusion 4-Fader Módulo 2001-00478-000 Fusion Motorized Module (T) Si estás buscando reemplazar el módulo de fusión o Off, haz clic aquí.

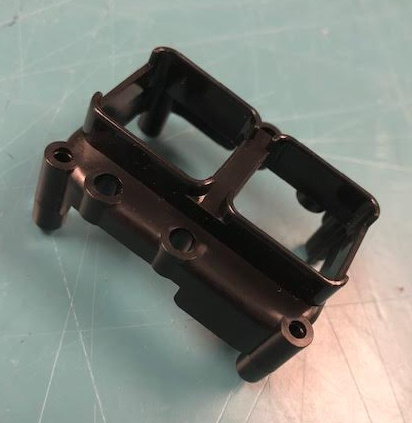

A veces, el marco negro que rodea los botones On y Off de un módulo puede romperse o romperse debido a que se ha dejado caer algo en la consola. Estos biseles son reemplazables en el campo y cubriremos el proceso a continuación. Nuestro equipo de reparación también puede reemplazarlos si prefiere enviar el módulo para la reparación. Para solicitar un RA, haga clic aquí. Para realizar un pedido de un bisel de reemplazo, puede ponerse en contacto con el servicio de atención al cliente y solicitar el precio y la disponibilidad de la parte # 1453-0163, Fusion On/Off Button Bezel. El proceso 1. Utilice una llave Allen de 2,5 mm para quitar los tornillos que mantienen el módulo en su lugar. Retire el módulo de la consola levantando la parte superior del marco. Tenga cuidado ya que hay un cable de cinta que conecta el módulo con el puente. 2. Coloque el módulo boca abajo sobre una superficie protegida y retire el tablero inferior de la parte trasera del módulo destornillando los 11 tornillos Phillips.

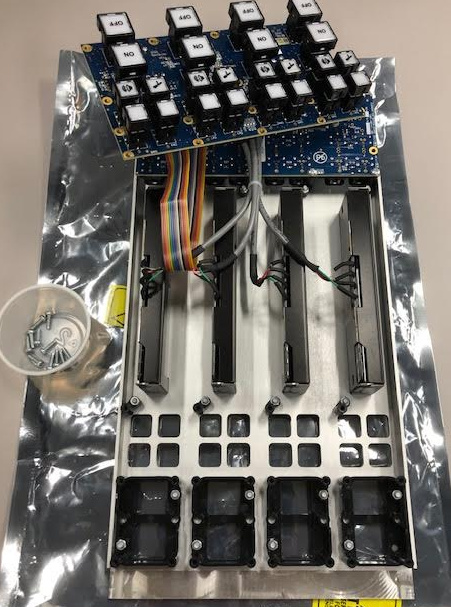

3. Tire con cuidado de la tabla inferior, exponiendo los cuatro biseles On/Off del módulo.

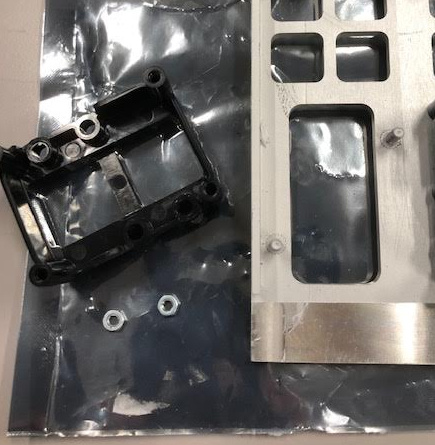

4. Retire las dos tuercas que sostienen el bisel al módulo que necesita ser reemplazado.

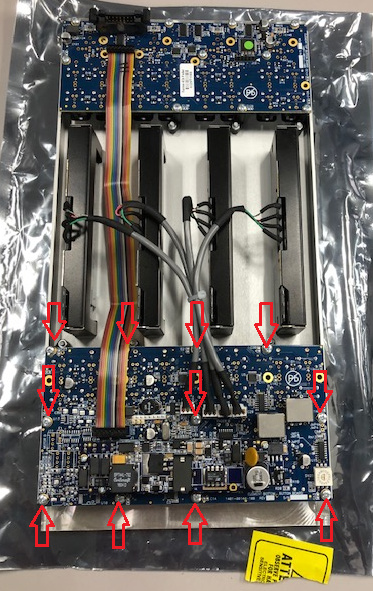

5. Coloque el bisel nuevo en el módulo y vuelva a conectar las tuercas de forma segura. 6. Reacoplado el tablero inferior con los 11 tornillos Phillips previamente eliminados. 7. Reconecte los cables CANbus y cinta y vuelva a instalar el módulo en la consola. Háganos saber cómo podemos ayudar Si tiene más preguntas sobre este tema o tiene ideas para mejorar este documento, póngase en contacto con nosotros.

Documento adaptado por Ing. Sebastián Vallejos

Axia QOR / iQ Series

Reemplazo de tapas redondas para módulos de elementos

admin
October 13, 2025
0

Reemplazo de tapas redondas para módulos de elementos

Vista de categoría Tapas redondas de reemplazo para módulos de elementos Publicado el 12 Dic, 2024 Resumen de artículo Ámbito de aplicación Este documento cubre la sustitución de las tapas de iconos de botones redondos negros en todos los módulos de elementos, incluidos los módulos de accesorios. Si es necesario reemplazar una tapa oval de un módulo de monitor o de Fader telefónico, haga clic aquí. Módulos de elementos (motorizados y no motorizados): Módulos de accesorios de elementos: Las tapas

Con el tiempo, las tapas de los botones pueden romperse o romperse por un uso excesivo (o agresivo). La buena noticia es que son reemplazables por campos. Se utilizan las mismas tapas de los botones en todos los módulos de elementos. Si es necesario reemplazar una tapa, póngase en contacto con el servicio de atención al cliente y solicite precios y disponibilidad utilizando los números de las partes siguientes. Al acceder a las tapas A diferencia de la fusión y de las consolas QOR, las tapas no se pueden quitar de la parte superior de la superficie de la consola. Para eliminar la tapa de los interruptores de un interruptor, la placa principal que tiene el interruptor debe separarse de la parte posterior del módulo. El módulo debe retirarse de la consola, desconectando el cable de cinta que va al OLED de sobrepujamiento. Si se está reemplazando un interruptor en un módulo de vigilancia/navegación, también hay un cable de cinta que tiene que desprenderse que conecta la placa principal a la placa de encoder.

Si un interruptor está siendo reemplazado en un módulo con faders, cada cable de faders necesita ser separado de la placa principal.

Si el módulo es un módulo motorizado, habrá un cable adicional por fader que tendrá que ser separado. Dependiendo del tipo de módulo, hay un número de tornillos que necesitan ser eliminados para exponer la parte superior de la placa principal. También hay algunos módulos accesorios tienen dos tableros apilados uno encima del otro, donde ambos tableros tienen que ser eliminados.

Una vez que la placa principal se separa de la cara del módulo, la placa principal se puede colocar para exponer los interruptores. Es aconsejable tener el módulo boca abajo al alejar la placa principal de la cara del módulo. Los biseles de plástico que rodean los interruptores pueden caer fácilmente de la placa frontal.

Cualquier capuchón que deba quitarse puede simplemente retirarse del interruptor. La capuchón de reemplazo se puede volver a colocar fácilmente en el interruptor. Asegúrese de que el icono tenga la orientación correcta.

Una vez reemplazadas las tapas del interruptor, las placas principales se pueden colocar de nuevo en su lugar y asegurar utilizando los mismos tornillos utilizados para eliminarlos. Recuerde que debe volver a conectar cualquier cinta o cable de fader que se desconectó, específicamente conectando los cables de fader a su posición adecuada en la placa principal. Háganos saber cómo podemos ayudar Si tiene más preguntas sobre este tema o tiene ideas sobre cómo podemos mejorar este documento, póngase en contacto con nosotros.

Documento adaptado por Ing. Sebastián Vallejos

Soporte Técnico

Etiqueta de reemplazo y clara superposición para el director de escritorio

admin
October 13, 2025
0

Etiqueta de reemplazo y clara superposición para el director de escritorio

Vista de categoría Etiqueta de reemplazo y superposición clara para el director de escritorio Publicado el 18 Dic, 2024 Resumen de artículo Ámbito de aplicación Este documento contiene los números de pieza necesarios para reemplazar la etiqueta de número (numeradas 1 a 12) y la superposición de plástico del director de escritorio.El director de escritorio Telos Alliance sigue almacenando la mayoría de las piezas del director de escritorio, incluyendo la etiqueta numerada y la superposición de plástico.

Si necesita realizar un pedido, póngase en contacto con el Servicio de Atención al Cliente y solicite precios y disponibilidad utilizando los siguientes números de parte. Desktop Director Label – 1091-00024-000 Desktop Director Clear Overlay – 1091-00025-000 Háganos saber cómo podemos ayudarle Si tiene más preguntas sobre este tema o tiene ideas para mejorar este documento, póngase en contacto con nosotros.

Documento adaptado por Ing. Sebastián Vallejos
