Conectando un Comrex Vh2 a su motor de consola de Qor

Vista de categoría Conectar un Comrex VH2 a su motor QOR Console Publicado el 16 de diciembre de 2024 Resumen de artículo Ámbito de aplicación Este documento cubre la conexión de un Comrex VH2 híbrido de dos líneas VoIP a un motor Axia QOR Console. Para manuales de operación y soporte de producto específico de un VH2 por favor visite el sitio Web Comrex. Descripción El Comrex VH2 tiene dos salidas analógicas o AES/EBU (una para cada híbrido). En este ejemplo, configuraremos las entradas y salidas analógicas en un motor Axia QOR Console comúnmente utilizado para consolas iQ. Los principios de configuración son similares cuando se utiliza un xNode para usar con otras consolas. Por favor, pregúntenos si tiene preguntas específicas sobre la configuración de cualquiera de los equipos Axia. Ejemplos de configuración Existen varios escenarios de configuración. En este ejemplo, estaremos configurando BOTH de los híbridos VH2 en la consola SAME. Su configuración puede variar cuando conecte Híbrido 1 a uno de sus consolas, y Hybrido 2 a otro. La única diferencia es donde se conectarían físicamente las entradas de audio y las entradas de VH2 en la consolas.

3. Asignar un nombre y una ganancia de salida para las salidas. Tenga en cuenta que para suministrar el mix-minus correcto debe prestar cuidadosa atención a la opción de salida. La salida para Hybrid 1 hace referencia al TO: fuente para la entrada analógica de Hybrid 1. Seleccione la salida correcta para su configuración y haga clic en Aplicar. Cada híbrido obtiene su propia fuente de audio. La fuente para Hybrid 1 incluye el audio de Hybrid 2 y viceversa para que cada llamante pueda escuchar el otro. No configure ninguna mezcla interna menos en el VH2 en esta configuración. Si no está familiarizado con el término mix-minus, necesitamos volver a alimentar el audio al teléfono que es una mezcla de todo lo que está en el aire. Sin embargo, no podemos (no deberíamos) volver a alimentar el audio del llamante con la llamada. Esto crearía un bucle de retroalimentación de audio que la mayoría de la gente describiría como "slap back".

La siguiente imagen muestra la relación de las entradas y salidas analógicas de la QOR (Red for Hybrid 1, Green for Hybrid 2) con la parte posterior de la VH2. La configuración de fuentes de configuración de fuente de la Consola iQ para las Consolas iQ se cubre con gran detalle en otros documentos. Sólo los elementos básicos se cubren aquí. 1. Desde la página web principal de su consola iQ, haga clic en Fuentes desde el menú del lado izquierdo bajo el encabezado Administrador de perfiles.

2. Haga clic en el botón Crear en la página de configuración del perfil fuente… 1. Asignar un nombre de fuente. En nuestro ejemplo, usamos "Teléfono 1". Este es el nombre que se muestra en la pantalla del fader y puede ser cualquier cosa que elija. Por ejemplo, podría ser LÍNEA ALTA, o GUEST, o INCLUIR. (Obtenga la idea) 2. Desde el menú desplegable de entrada de origen, elija Analog 3 (esta es la entrada que configuramos en los pasos anteriores) 3. Elija a la izquierda para el modo de señal. El VH2 es un dispositivo mono. Es muy probable que haya cableado la salida de cada canal del VH2 a la entrada izquierda del QOR. Escoja el modo de señal que coincida con el cableado de las entradas del QOR. 4. Repita estos pasos si el Segundo Híbrido se utiliza en su configuración. Estas son las configuraciones mínimas requeridas. Otras configuraciones, como fuente de alimentación trasera, configuración de GPIO, etc., están cubiertas en dept en el manual y otros documentos de TelosHelp. La configuración de fuente primaria no se utiliza y puede dejarse en 0 para esta configuración.

Pasos restantes Considere la posibilidad de agregar una fuente de programa en espera para que cuando ponga las llamadas en espera oigan algo que no sea silencio. De hecho, esto puede ser necesario. Muchos sistemas telefónicos VoIP dejarán caer las llamadas en espera sin audio. El tipo de fuente de teléfono GPIO se puede utilizar para controlar el VH2. Por ejemplo, asigne Analog 3 a un puerto GPIO en el QOR, utilice consolas ON Lamp output (Pin 1) para responder y suelte la llamada.

Si tiene más preguntas sobre este tema o tiene ideas para mejorar este documento, póngase en contacto con nosotros.

Documento adaptado por Ing. Sebastián Vallejos

Configuración de la serie de interruptores Cisco Catalyst 2960Xcx para Livewire

Vista de categoría Configuración de la serie Cisco Catalyst 2960X/CX de interruptores para Livewire® Publicado el 13 de diciembre de 2024 Resumen de artículo Alcance Este documento sólo se aplica a la serie de interruptores Cisco 2960X. Si bien algunos de estos ajustes funcionarán con otros interruptores, el uso de estos comandos para programar interruptores, no en esta serie, podría producir resultados no deseados. Este documento no es un todo incluido o incluso paso a paso sobre cómo configurar este interruptor de red. Se proporciona guía. Este documento hace suposiciones subyacentes sobre el nivel de habilidad de la persona que realiza la programación. Si no está cómodo conectando cables en serie, asignando direcciones IP, escribiendo en una interfaz de línea de comandos, etc., debe ponerse en contacto con su departamento de TI para obtener asistencia. Configuración Si esta es la primera configuración, tendrá que conectarse al interruptor a través de un cable de consola y conexión en serie para entrar en la configuración. Una vez que se haya completado la configuración, podrá conectarse a la configuración de puerto basado en el controlador de red W12.

Software: 15.0(2)Programación EX5 Una vez conectado con el cable serie (la configuración predeterminada es de 9600 baudios), debe ser capaz de ver mensajes en la pantalla como arranques del conmutador. Los mensajes en pantalla confirman que su cable serie funciona correctamente. Si se solicita introducir cualquier asistente de configuración, por favor responda No. Un par de otras notas que podrían ser útiles: Muchos comandos pueden abreviarse y sólo necesitan ser inequívocos. Por ejemplo, si abre el comando enable como en, configurar terminal es abreviado como configuración t. Puede abreviar todos los comandos. La tecla TAB completa una palabra y la comprueba si es correcta. Por ejemplo, si escribe en y luego presiona TAB, se deletreará la palabra enable. El # (sumo o hash sign) indica que está en modo privilegiado. Por ejemplo, si su solicitud dice switch> y usted intenta escribir config t, recibirá un error por defecto porque no está en modo privilegiado.

Establecer la dirección IP Vlan 1 Por defecto, Livewire utiliza Vlan 1. Puede ser posible utilizar otros Vlans; sin embargo, el soporte para ello está fuera del alcance de este documento. Póngase en contacto con su distribuidor de Cisco o Cisco para obtener soporte para usar otros Vlans. Para configurar la dirección IP, escriba lo siguiente desde el prompt (reemplace la dirección IP mostrada con una que sea apropiada a su configuración): Guarde nuestra configuración: CONFIGURE IGMP Para configurar IGMP, escriba lo siguiente desde el prompt: Switch(config)#hostname AXIA01 AXIA01(config)# Plain text COPY Por defecto, el IGMP Querier será el conmutador de dirección IP más bajo de la subred. Por esta razón, es importante establecer su switch principal más bajo que cualquier otro switch. Tenga en cuenta que esto incluye cualquier Power Station, QOR, o xSwtich también. AXIA01(config)XIA01(config.

Configuring GLOBAL QoS CONFIGURAR ACCESS PORTS Utilice puertos de acceso para conectar dispositivos terminales como nodos Axia, motores, ordenadores, así como cualquier otro dispositivo que no se considere conmutador (véase la nota en la sección de configuración del puerto principal).Para configurar múltiples puertos de acceso a la vez, escriba lo siguiente desde el prompt: AXIA01# terminal de configuración AXIA01(config.)#ip igmp snooping querier AXIA01(config.)#ip igmp snooping max-response-time 25 AXIA01(config.)#ip igmp snooping snooping timer exact 205 Texto plano COPY AXIA01(config.)#mls qos snooping coat-map 1 umbral 1 6 7 AXIA01(config.comp)

AXIA01#configure terminal AXIA01(configure)#interface range GigabitEthernet1/0/1 – 22 AXIA01(config-if-range)#switchport mode access AXIA01(config-if-range)#switchport nonegotiate AXIA01(config-if-range)#switchport portfast AXIA01(config-if-range)#switchport voice vlan dot1p AXIA01(config-if-range)#switchport portfast AXIA01(config-if-range)#switchport voice vlan dot1p AXIA01(config-if-range)#SEE NOTE BELOW* AXIA01(config-if-config-if-arge)E-archivo de acceso más rápido AXIA01 (config-if-if-if-arge-arge-arge-arge-config.

Configuring TRUNK PORTS Utilice puertos trunk para conectar otros interruptores o dispositivos Axia con interruptores incorporados (como un PowerStation Main o QOR o xSwitch). Tenga en cuenta que al conectarse a un PowerStation Main, solo se pueden utilizar los puertos GIG y deben estar configurados adecuadamente para la operación Trunk en la configuración Ethernet Switch del Centro de Control de Elementos. AXIA01(config-if)#switchport nonegotiate AXIA01(config-if)#switchport voice vlan dot1p AXIA01(config-if)#priority-queue out AXIA01(config-if)#spanning-tree portfast AXIA01(config-if)#mls qos confied dscp *SER NOTA BELOW* AXIA01(config-if)#no ip igmp snooping it floud *NOTE* – para el texto iPortativo, VX o Omnia versiones 8x más antiguas que 2011-06-15 mls cools cool.

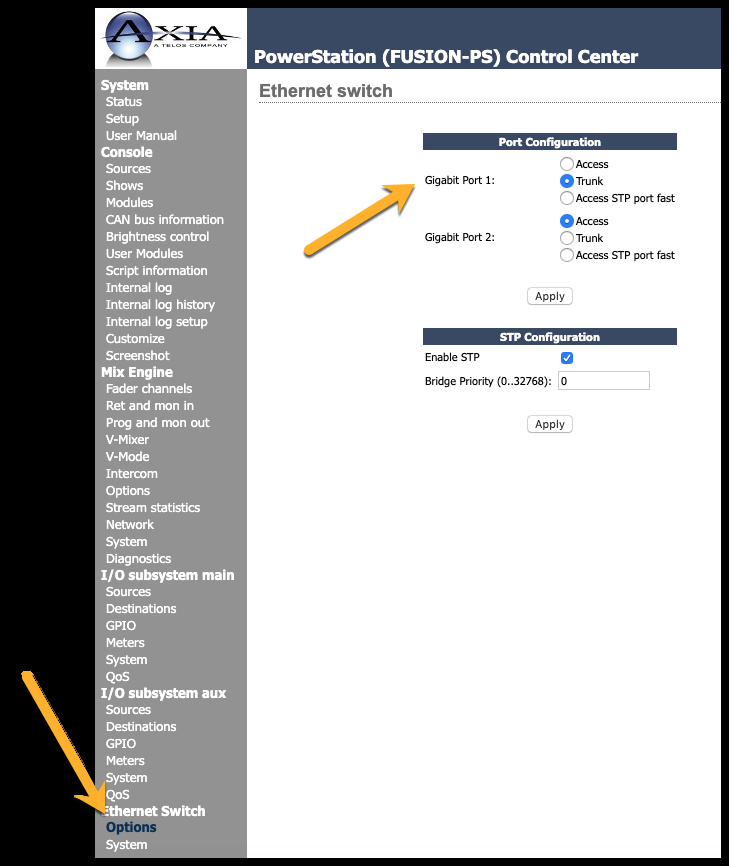

Los dispositivos basados en QOR y xSwitch sólo deben conectarse a los puertos GIG en la parte posterior de sus respectivas unidades. Para configurar múltiples puertos troncales a la vez, escriba lo siguiente desde el prompt: *Nota – Reemplazar GigabitEthernet1/0/23 – 24 con los puertos apropiados a su configuración. En este ejemplo, estamos configurando los puertos 23 y 24 para Trunk.

Alternativamente, para configurar un único puerto troncal, escriba lo siguiente desde el prompt: CONFIGURAR ACCESO TELNET Para configurar el acceso a telnet, escriba lo siguiente desde el prompt: *Consejo – Si se utiliza un modelo CX con la Característica Apilada, utilice GigabitEthernet0/23 – 24 sintaxis. Usando los puertos que son apropiados para su configuración. En este ejemplo, estamos configurando los puertos 23 y 24 para Trunk. AXIA01#config t AXIA01(config)#interface range GigabitEthernet1/0/23 – 24 AXIA01(config-if-range)#configurando el tronco AXIA01(config-if-range)#configurando el texto COP01-if-rangeAXIA01#Configurando el texto AXIA+AconfigualA3(config.

Guardar y comprobar su trabajo Para guardar su trabajo escriba lo siguiente; Se le pedirá un nombre de archivo. Simplemente pulse Intro. Para comprobar su trabajo, desde el indicador de comandos, escriba; Utilice la barra espaciadora para proceder a una página a la vez y compruebe su configuración. Comprima su configuración. Háganos saber cómo podemos ayudar Si tiene más preguntas sobre este tema o tiene ideas sobre cómo mejorar este documento, póngase en contacto con nosotros. AXIA01(config-line)#password Livewire AXIA01(config-line)#login AXIA01(config-line)#end AXIA01#wr Building configuration… [OK] AXIA01#copy running-config start-config Texto sencillo COPY Destination nombre de archivo [startup-config]? Building configuration… [OK] AXIA01# Plain text COPY AXIA01#show run texto plano COPY

Documento adaptado por Ing. Sebastián Vallejos

Configurando Ravenna con Sdp

Vista de categoría Configurar Ravenna con SDP Publicado el 16 de diciembre de 2024 Resumen de artículo Ámbito de aplicación Algunos dispositivos Axia pueden generar SDP para interactuar con el software de otro producto. Por ejemplo, Ravenna puede aceptar una fuente de información SDP dentro del Software para E/S en su interfaz de Apple. Para el propósito de este documento de ayuda, generaremos la información utilizando un motor QOR. Ejemplo de archivo SDP Ejemplo Configuración de archivo SDP Para acceder a la información del archivo SDP, esto va a depender del dispositivo. Para una QOR: 1. Inicie sesión en la página de interfaz de usuario de QOR Web. 2. Elija la pestaña Salidas del menú 3. Busque la salida apropiada, en este caso utilizaremos PGM3. 4. Elija el símbolo SDP(Up Arrow) para abrir el enlace SDP para obtener acceso al archivo de información SDP.

Aquí copiaremos nuestra información del archivo SDP de QOR que copiamos previamente. La fuente albergará la información necesaria para la información SDP. Solución de problemas Debe poder confirmar el audio ahora y escucharlo cuando se reproduzca desde la Consola de QOR en el software Ravenna. Si tiene estado rojo en la interfaz RTP, compruebe dos veces su configuración.

También debe tener un estado bloqueado bajo la pestaña PTP indicando una buena sincronización PTP procedente de su dispositivo maestro. Háganos saber cómo podemos ayudar Si tiene más preguntas sobre este tema o tiene ideas para mejorar este documento, póngase en contacto con nosotros.

Documento adaptado por Ing. Sebastián Vallejos

Configuración de la serie Cisco Sg350 de interruptores para Livewire

Vista de categoría Configurando la serie de Switches Cisco SG350 para Livewire.Publicado el 13 de diciembre de 2024 Resumen de artículo Introducción Este documento no es un manual todo incluido o incluso un paso a paso sobre cómo configurar completamente este switch. Se proporciona como una guía y hace algunas suposiciones subyacentes sobre el nivel de habilidad de la persona que realiza la programación. Si no se siente cómodo conectando cables, asignando direcciones IP, escribiendo en una interfaz de línea de comandos, configurando redes, etc., debe ponerse en contacto con su departamento de TI para obtener asistencia. Haga clic aquí para obtener una lista completa de modelos de esta serie (esto le llevará al sitio web de Cisco). Siga la información de inicio rápido proporcionada por Cisco para obtener acceso a su switch a través de un navegador web. No cubriremos la configuración básica de este documento, y asumiremos que ya ha configurado el switch y obtenido acceso a través de su navegador web. Un par de comentarios generales sobre esta serie de switches: A diferencia de su hermano mayor en la línea Catalyst de Switches, con un sistema de control de usuario más pequeño, con el cual se puede decir más barato.

Configuración Este switch probado y la configuración se basa en lo siguiente: Modelo Cisco: SG350-28 Versión de firmware: 2.4.0.91 Programación Utilizando Asistentes de configuración Usando el Asistente de inicio, configurará la siguiente información: Ubicación del sistema, Contacto y Nombre de host (si se desea) Configuración de la dirección IP Configuración de la cuenta de usuario Configuración de tiempo (si se desea) Como ejemplo, una red con; Power Station en 192.168.2.50 QOR Console en 192.168.227 Axia xSwitch en 192.168.2.4 Quisiéramos que este switch fuera inferior al xSwitch con la dirección .4 programada en él. Para este ejemplo, programaremos nuestro switch para tener una dirección de 192.168.2.2. Para empezar: 1. Haga clic en el enlace Wizards de configuración en el menú lateral izquierdo. 2. Elija el switch de lanzamiento bajo el encabezado del Asistente de inicio. Para que funcione correctamente, para que el multicast tenga un funcionamiento múltiple, debe haber un IGMP Querier (un operador de tipo de tipo de red multicastador de red, QOR, QOR es capaz de crear una red o cualquier otra red.

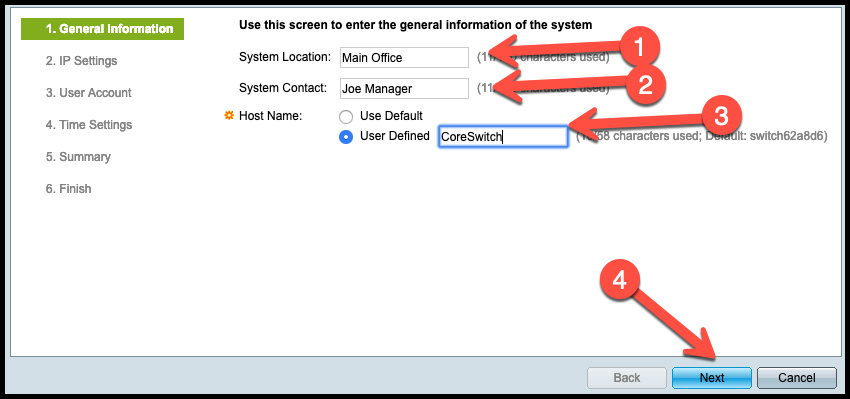

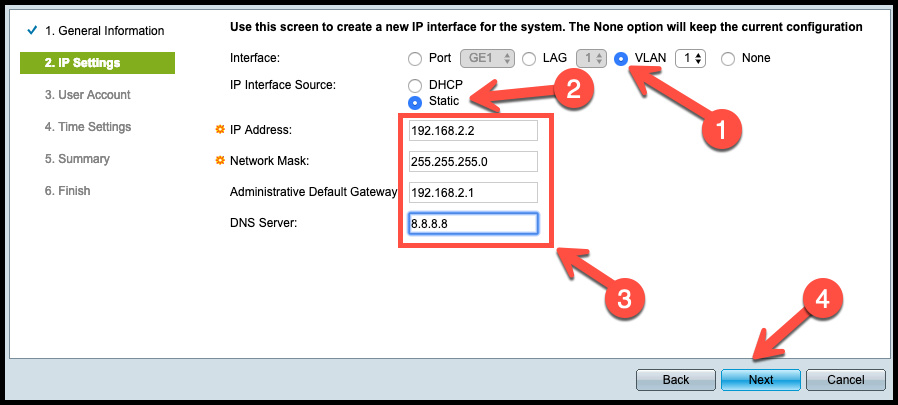

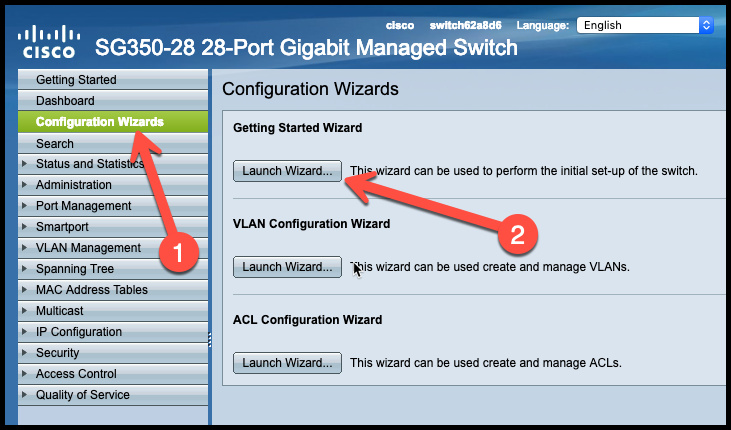

Se le presentará una nueva ventana para iniciar la configuración. Haga clic en Siguiente para comenzar. Se le mostrará la siguiente pantalla. Rellene la información deseada y haga clic en Siguiente. En la siguiente página: 1. Haga clic en el selector junto a VLAN y seleccione 1 de la lista desplegable si no está seleccionado. 2. Seleccione Static de la fuente de interfaz IP. 3. Debe especificar al menos una dirección IP y una máscara de red. Por defecto Gateway y DNS son opcionales y variarán dependiendo de su situación. 4. Cuando termine, haga clic en Siguiente.

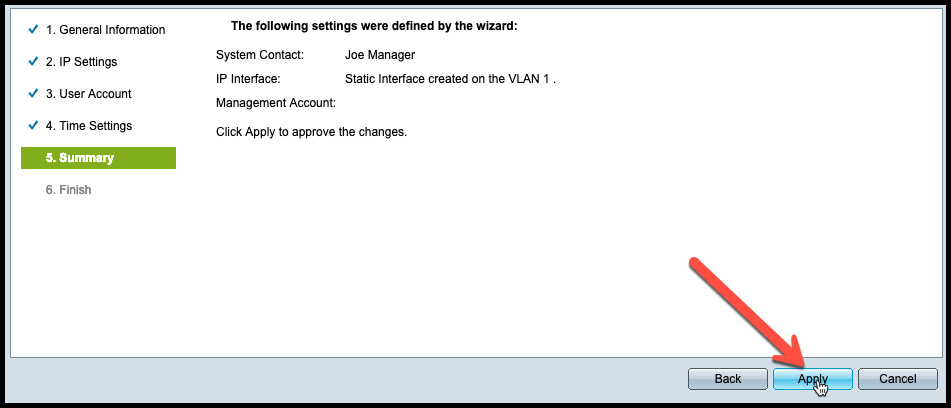

Las siguientes pantallas DOS, Cuenta de Usuario y Configuración del Tiempo, son opcionales. Puede utilizarlas para cambiar la información de inicio de sesión y la configuración del tiempo si se utiliza NTP. NTP puede requerir que configure una puerta de enlace y DNS en el paso anterior Finalmente, llegará a la página Resumen y haga clic en Aplicar. En este punto, haga clic en Aplicar cambiará su dirección IP, y tendrá que reconfigurar la configuración de la red en su ordenador y conectarse a la nueva dirección IP a través de su navegador. Algunos usuarios han mencionado que después de hacer clic en el botón Aplicar que el navegador cuelga y nunca parece terminar. Si esto sucede, cambie su dirección IP en su tarjeta de red e intente iniciar sesión de nuevo en su interruptor en la nueva dirección IP. Aunque previamente haya configurado el Usuario y la Contraseña, es posible que tenga que volver a usar el "cisco" de inicio de sesión y la contraseña sea lo que sea que haya cambiado la contraseña al iniciar sesión por primera vez.

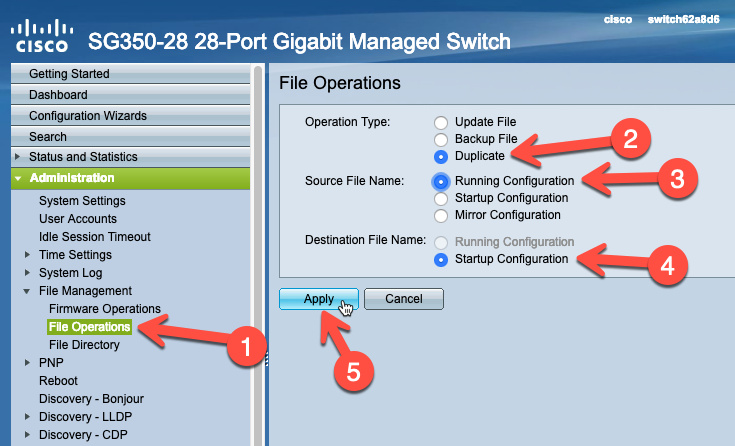

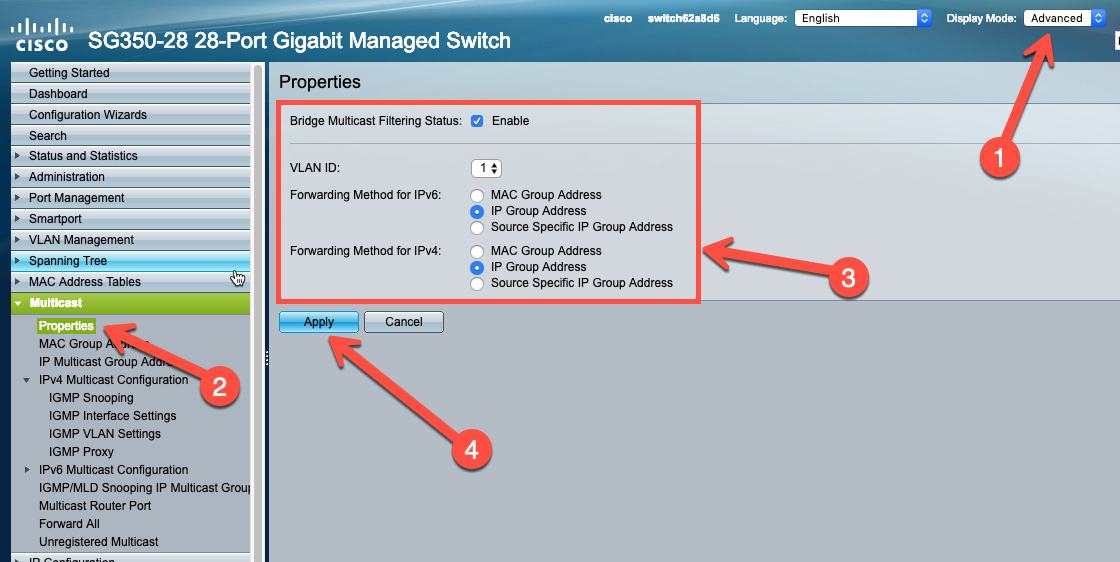

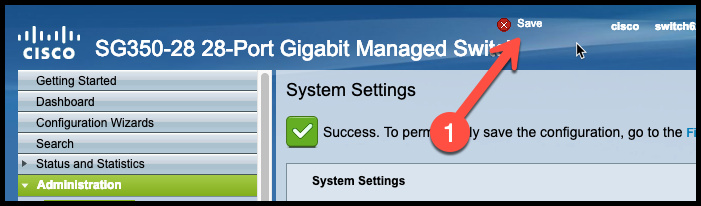

Una vez que haya iniciado sesión de nuevo en su página web de configuración, este es un momento excelente para guardar su configuración haciendo clic en el botón Guardar, que debería ver parpadeando en la parte superior de la página web de configuración. Configurar IGMP Para configurar IGMP, seleccione Multicast desde el menú del lado izquierdo. Expandir Configuración de Multicast IPv4 y seleccione IGMP Snooping. Ajustar la configuración como se muestra aquí y haga clic en Aplicar. A continuación, seleccione la burbuja junto a VLAN ID 1 (en este punto, sólo debería haber uno) y luego haga clic en Editar.

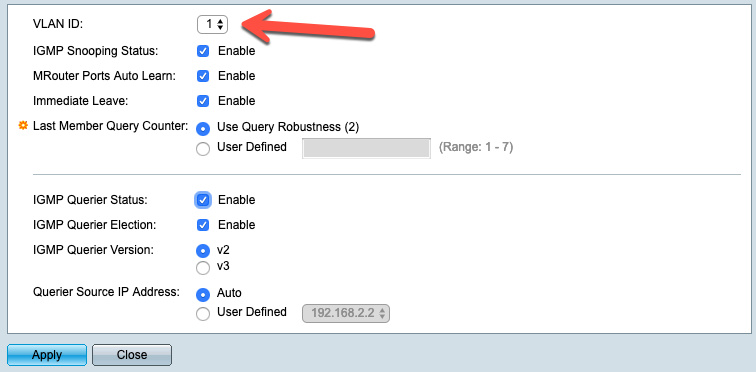

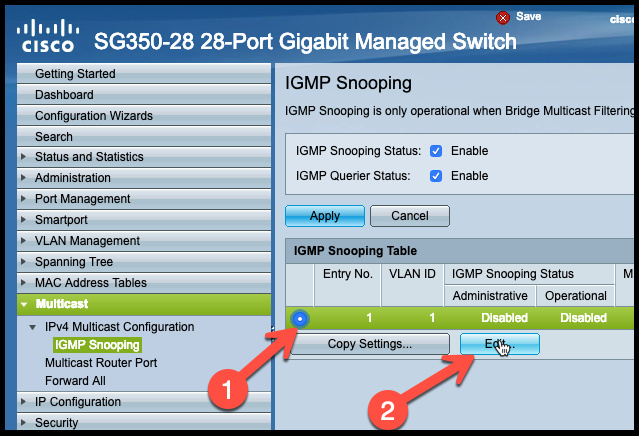

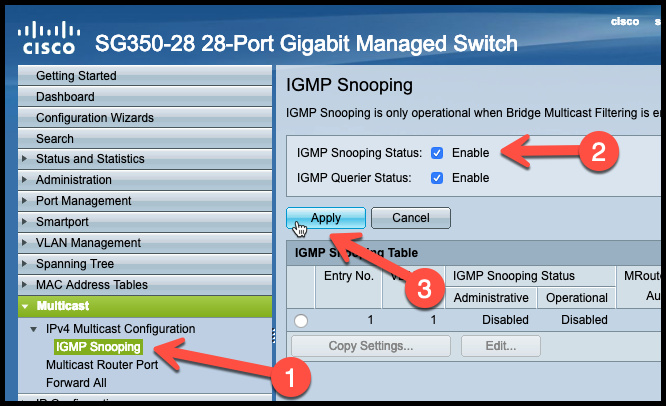

En la siguiente ventana, asegúrese de que el ID de VLAN 1 está seleccionado, ajuste la configuración como se indica en la siguiente imagen, haga clic en Aplicar y luego haga clic en Cerrar para descartar la ventana de configuración. Para el siguiente paso, necesitamos cambiar el modo de visualización a Avanzado. Esto se hace en la esquina superior derecha de la ventana del navegador. En la lista desplegable, seleccione Avanzado. Este modo le dará opciones adicionales en el menú izquierdo. En el encabezado del menú Multicast, seleccione Propiedades. Establezca las opciones en esa página, como se muestra aquí. Asegúrese de que el ID de VLAN 1 está seleccionado. Haga clic en Aplicar cuando haya terminado.

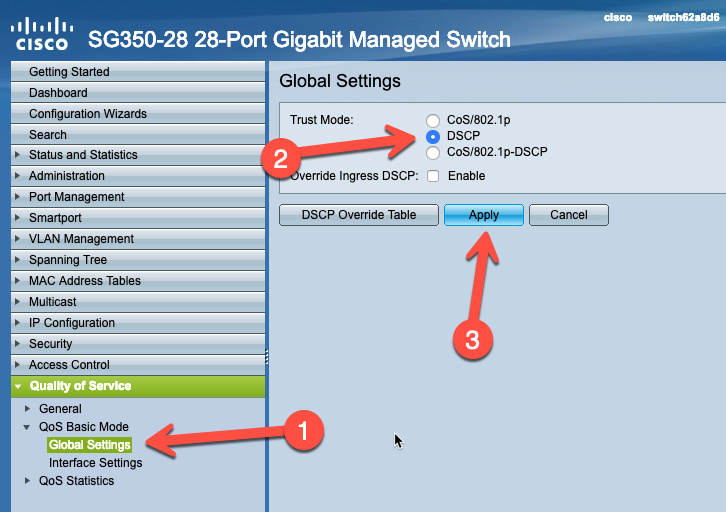

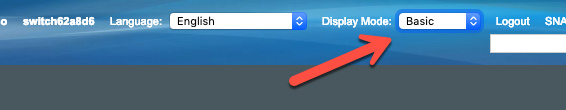

Usando el modo de visualización, devuelva el menú a Basic. Configurando QoS Desde el menú del lado izquierdo, seleccione Calidad del servicio, expanda el modo básico de QOS y seleccione Configuración global. Seleccione DSCP como modo de confianza. Haga clic en Aplicar cuando haya terminado.

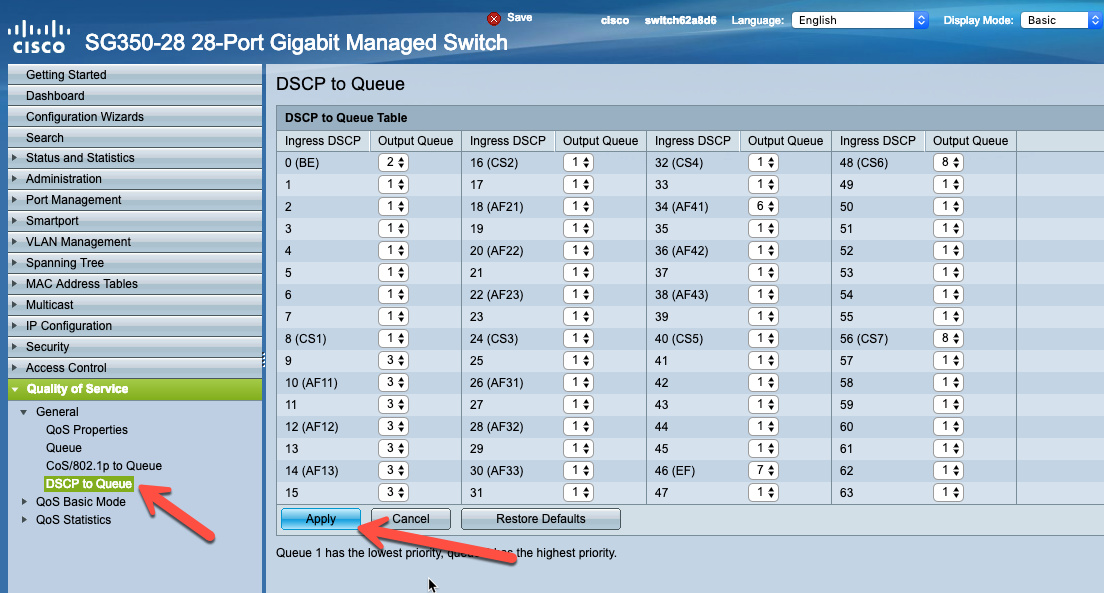

A continuación, expanda General y seleccione DSCP a cola. Establezca las opciones para cada clase DSCP, como se muestra aquí. Tenga en cuenta que las secuencias Axia Live Stereo y AES67 utilizan DSCP 48, que asignamos a la cola de mayor prioridad (8). Las secuencias Axia Standard Stereo utilizan DSCP 46, que asignamos a la cola 7. Para esta configuración, otras clases DSCP se asignan a colas de menor prioridad.

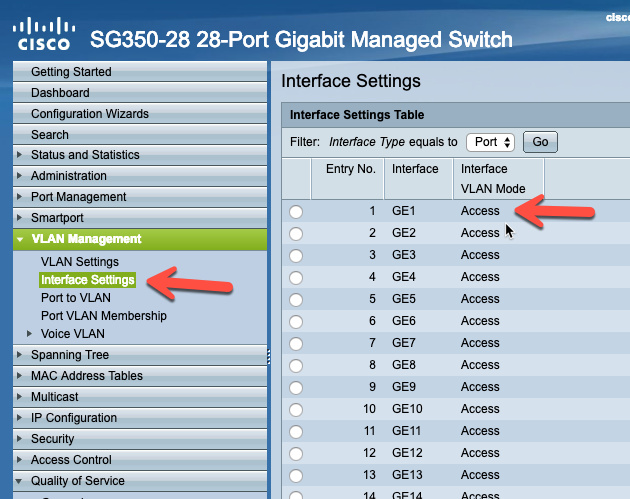

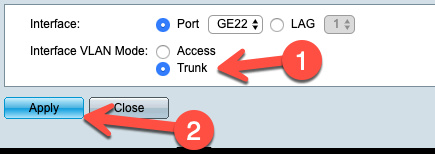

Por defecto, todos los puertos de este interruptor están configurados como puertos de acceso. Por lo tanto, no se requieren cambios. Verifique esto navegando al enlace de administración de VLAN en el menú lateral izquierdo y seleccionando Configuración de interfaz. Observe la configuración actual en la tabla que se muestra. Configurando puertos de troncos En este ejemplo, vamos a configurar puertos 22 a 28 para utilizarlos como puertos de troncos. Los puertos de acceso se utilizan para conectar dispositivos terminales como nodos de Axia, motores, ordenadores, así como cualquier otro dispositivo que no se considere conmutador (véase la nota en la sección de configuración del puerto de troncos). Los puertos de troncos se utilizan para conectar otros interruptores o dispositivos de Axia con interruptores incorporados (como un PowerStation Main o QOR o xSwitch) así como cualquier otro conmutador Cisco. Tenga en cuenta que cuando se conecten a un PowerStation Main, sólo se pueden utilizar los puertos GIG y deben configurarse correctamente para el funcionamiento de Trunk en la configuración del Conmutador Ethernet del Centro de Control de Elementos.

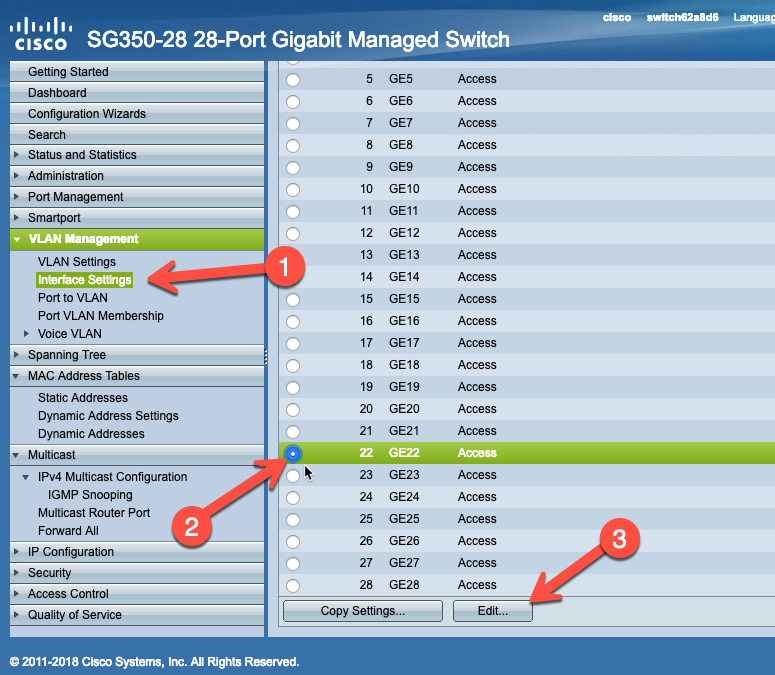

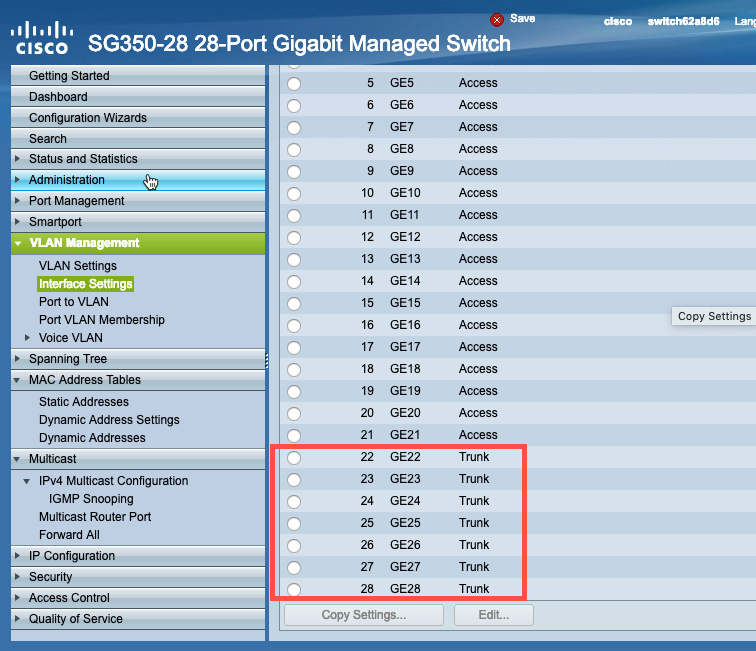

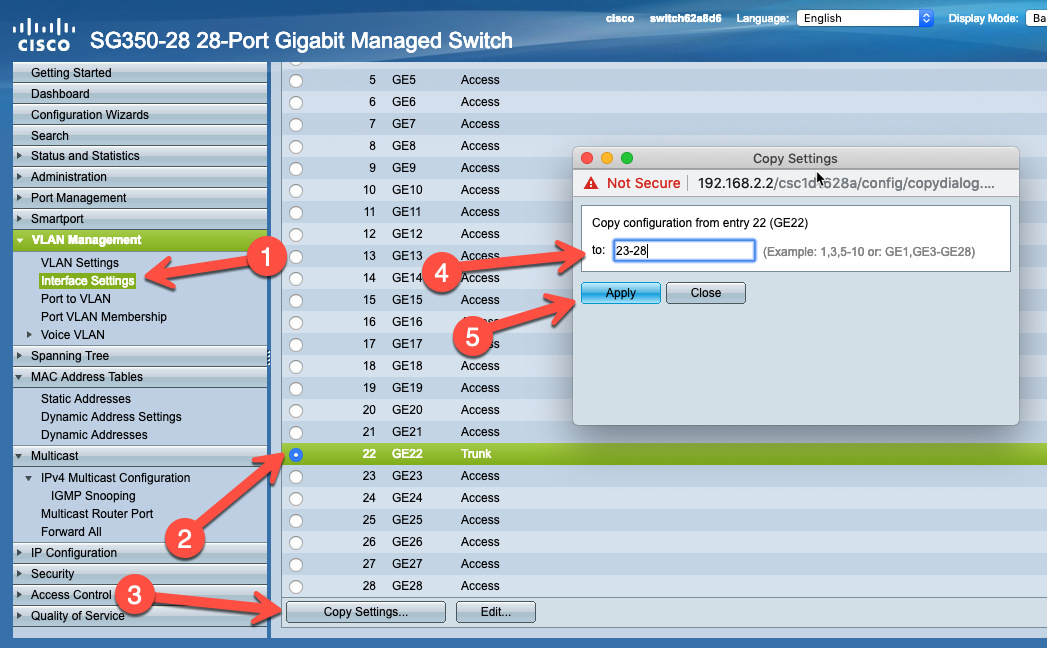

En el menú Gestión de VLAN, asegúrese de que la configuración de interfaz está seleccionada. Haga clic en la burbuja de selección junto al primer puerto que desea configurar como Trunk. En este ejemplo, puerto 22. Haga clic en el botón Editar. En la ventana que se abre, seleccione Trunk, como se muestra, y haga clic en Aplicar cuando esté hecho. Puede continuar así y establecer cada puerto en Trunk individualmente. Sin embargo, puede aplicar esta configuración a los puertos restantes automáticamente. Asegúrese de que su puerto Trunk recién configurado (puerto 22) está seleccionado, y luego haga clic en Copiar configuraciones. En la ventana que se abre, escriba los puertos a los que desea copiar esta configuración. En nuestro ejemplo, hemos tecleado 23-28, que copiará el puerto 22 a los puertos 23 a 28. Una vez que haya definido su rango de puertos, haga clic en Aplicar.

Verá que su configuración ha sido copiada a los puertos adicionales.

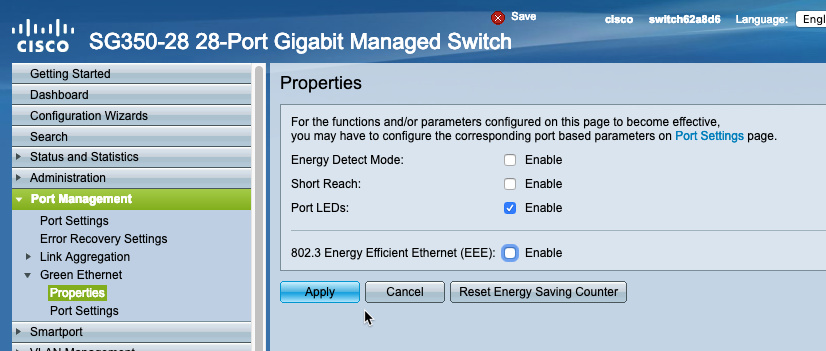

Configure Configuración de administración de energía Seleccione Administración de puertos desde el árbol de menú izquierdo, Expand Green Ethernet y seleccione Propiedades. Establezca la configuración de Ethernet verde como se muestra aquí. Guardar y respaldar su configuración Para guardar su configuración, vaya a Administración en el menú izquierdo. Expand Administración de archivos y seleccione Operaciones de archivos. Elija la configuración que se muestra aquí y haga clic en Aplicar. Para hacer copia de seguridad de su configuración, elija Operaciones de archivos de nuevo, cambie su configuración como se muestra aquí y haga clic en aplicar. Esto copiará su configuración a un archivo de texto en su computadora.

Háganos saber cómo podemos ayudarle Si tiene más preguntas sobre este tema o tiene ideas para mejorar este documento, póngase en contacto con nosotros.

Documento adaptado por Ing. Sebastián Vallejos

Configuración de la serie Cisco Cbs350 de interruptores para Livewire

Vista de categoría Configuración de la serie Cisco CBS350 de interruptores para Livewire.Publicado el 13 de diciembre de 2024 Resumen de artículo Introducción Este documento no es un manual todo incluido o paso a paso sobre la configuración completa de este interruptor. Se proporciona como una guía y hace algunas suposiciones subyacentes sobre el nivel de habilidad de la persona que realiza la programación.Si le resulta incómodo conectar cables, asignar direcciones IP, escribir en una interfaz de línea de comandos, configurar redes, etc., debe ponerse en contacto con su departamento de TI para obtener asistencia.Haga clic aquí para obtener una lista completa de modelos de esta serie (esto le llevará al sitio web de Cisco).Siga la información de inicio rápido proporcionada por Cisco para obtener acceso a su interruptor a través de un navegador web.No cubriremos la configuración básica de este documento y asumiremos que ya ha configurado el interruptor y obtenido acceso a través de su navegador web.Aquí encontrará un par de comentarios generales sobre esta serie de interruptores: A diferencia de su hermano mayor en la línea Catalyst de Cisco switches, algunos de sus estudios de usuario más pequeños y más pequeños.

Configuración Este interruptor que probamos, y la configuración se basa en lo siguiente: Modelo de Cisco: CBS350-8P-E-2G Versión de firmware: 3.2.1.1 Programación Utilizando Asistentes de configuración Usando el Asistente de inicio, configurará la siguiente información: Ubicación del sistema, Contacto y Nombre de host (si se desea) Configuración de la dirección IP Configuración de la cuenta de usuario (si se desea) Como ejemplo, una red con; Power Station en 192.168.2.50 QOR Console en 192.168.2.27 Axia xSwitch en 192.168.2.4 Queremos que este interruptor sea inferior al XSwitch con la dirección .4 programada en él. Para este ejemplo, programaremos nuestro interruptor para tener una dirección de 192.168.2.2. Para empezar: 1. Haga clic en el enlace Wizards de configuración en el menú lateral izquierdo. 2. Elija el Asistente de lanzamiento bajo el encabezado Wizard de inicio. Para que el multicast funcione correctamente, debe haber un IGMP Querier (un "operador" de tipos de IP.

Se le presentará una nueva ventana para iniciar la configuración. Haga clic en Siguiente para comenzar. Se le mostrará la siguiente pantalla. Rellene la información deseada y haga clic en Siguiente. En la siguiente página: 1. Haga clic en el selector junto a VLAN y seleccione 1 de la lista desplegable si no está seleccionado. 2. Seleccione Static de la fuente de interfaz IP. 3. Debe especificar al menos una dirección IP y una máscara de red. Por defecto Gateway y DNS son opcionales y variarán dependiendo de su situación. 4. Cuando termine, haga clic en Siguiente.

Las siguientes pantallas DOS, Cuenta de Usuario y Configuración del Tiempo son opcionales. Puede utilizarlas para cambiar la información de inicio de sesión y la configuración del tiempo si se utiliza NTP. NTP puede requerir que configure una puerta de enlace y DNS en el paso anterior Finalmente, llegará a la página Resumen y haga clic en Aplicar. En este punto, haciendo clic en Aplicar cambiará su dirección IP, y necesitará reconfigurar la configuración de su red en su equipo y conectarse a la nueva dirección IP a través de su navegador. Algunos usuarios han mencionado que después de hacer clic en el botón Aplicar que el navegador cuelga y nunca parece terminar. Si esto sucede, cambie su dirección IP en su tarjeta de red e intente iniciar sesión de nuevo en su interruptor en la nueva dirección IP. Aunque previamente haya configurado el Usuario y la Contraseña, es posible que tenga que volver a usar el "cisco" de inicio de sesión, y la contraseña será lo que sea que haya cambiado la contraseña al iniciar sesión por primera vez.

Una vez que haya iniciado sesión de nuevo en su página web de configuración, este es un momento excelente para guardar su configuración haciendo clic en el botón Guardar, que debería ver parpadeando en la parte superior. Configurar IGMP Para configurar IGMP, seleccione Multicast desde el menú lateral izquierdo. Expandir Configuración de Multicast IPv4 y seleccione IGMP Snooping. Ajustar la configuración como se muestra aquí y haga clic en Aplicar. A continuación, seleccione la burbuja junto a VLAN ID 1 (en este punto, sólo debería haber uno) y haga clic en Editar.

En la siguiente ventana, asegúrese de que el ID de VLAN 1 está seleccionado. Ajuste la configuración como se indica en la siguiente imagen, haga clic en Aplicar y luego en Cerrar para descartar la ventana de configuración. Necesitamos cambiar el modo de visualización a Avanzado para el siguiente paso. Esto se hace en la esquina superior derecha de la ventana del navegador. Desde la lista desplegable, seleccione Avanzado. Este modo le dará opciones adicionales en el menú izquierdo. Bajo el encabezado del menú Multicast, seleccione Propiedades. Establezca las opciones en esa página, como se muestra aquí. Asegúrese de que el ID de VLAN 1 está seleccionado. Haga clic en Aplicar cuando haya terminado.

Configuración de QoS En el menú lateral izquierdo, seleccione Calidad del servicio, expanda el modo básico de QOS y seleccione Configuración global. Seleccione DSCP como modo de confianza. Haga clic en Aplicar cuando haya terminado. A continuación, expanda General y seleccione DSCP a cola. Establezca las opciones fo para cada clase DSCP, como se muestra aquí. Tenga en cuenta que las secuencias Axia Live Stereo y AES67 utilizan DSCP 48, que asignamos a la cola de máxima prioridad (8). Las secuencias estéreo estándar de Axia utilizan DSCP 46, que asignamos a cola 7. Para esta configuración, otras clases DSCP se asignan a colas de menor prioridad.

Configuración de puertos de acceso Todos los puertos de este conmutador están configurados de forma predeterminada como puertos de acceso. Así que no se requieren cambios. Verifique esto navegando al enlace de administración de VLAN en el menú lateral izquierdo y seleccionando Configuración de interfaz. Observe la configuración actual en la tabla que se muestra. Los puertos de acceso se utilizan para conectar dispositivos endpoint como nodos de Axia, motores, ordenadores, así como cualquier otro dispositivo que no se considere interruptor (ver nota en la sección de configuración del puerto principal).

Configurando puertos trunk En este ejemplo, vamos a configurar los puertos 9 y 10 para usarlos como puertos trunk. En el menú Gestión de VLAN, asegúrese de que se seleccione Configuración de interfaz. Haga clic en la burbuja de selección junto al primer puerto que desea configurar como Trunk. En este ejemplo, haga clic en el botón Editar. En la ventana que se abre, seleccione Trunk, como se muestra, y haga clic en Aplicar cuando se haga. Puede continuar así y configurar cada puerto a Trunk individualmente. Sin embargo, puede aplicar esta configuración a los puertos restantes automáticamente. Asegúrese de que su puerto trunk recién configurado (puerto 9) está seleccionado y luego haga clic en Copiar ajustes. En la ventana abierta, escriba los puertos a los que desea copiar esta configuración. En nuestro ejemplo, hemos tecleado 8-10, que copiará el puerto 9 a los puertos 8 a 10. Esto es particularmente valioso en interruptores más grandes. Una vez que haya definido su rango de puertos, haga clic en Aplicar. Los puertos trunk se utilizan para conectar otros conmutadores o Axia con interruptores incorporados (como PowerStation Main o QOR xSwitch) como cualquier otro conmutador de puerto de puerto, puede ser utilizado en la configuración de Cisco.

Verá que sus ajustes han sido copiados a los puertos adicionales. Configurar Configuración de la administración de energía Seleccione Administración de puertos desde el árbol de menú izquierdo, Expandir Ethernet verde y seleccione Propiedades. Establezca sus ajustes de Ethernet verde como se muestra aquí. Guardar y respaldar su configuración Para guardar su configuración, vaya a Administración en el menú izquierdo. Expandir Administración de archivos y seleccione Operaciones de archivos. Recorte los ajustes mostrados aquí y haga clic en Aplicar.

Para hacer una copia de seguridad de su configuración, seleccione Operaciones de archivos de nuevo, cambie su configuración como se muestra aquí, y haga clic en aplicar. Esto copiará su configuración a un archivo de texto (llamado running_config.txt) en su computadora. Háganos saber cómo podemos ayudar Si tiene más preguntas sobre este tema o tiene ideas sobre la mejora de este documento, póngase en contacto con nosotros.

Documento adaptado por Ing. Sebastián Vallejos

Configuración de la serie Cisco Catalyst 9000 para su uso con Livewire

Vista de categoría Configuración de las series Cisco Catalyst 9000 para uso con Livewire Publicado el 13 de diciembre de 2024 Resumen de artículo Ámbito de aplicación Este documento cubre la configuración de las series Cisco 9200, 9300 y 9400 de interruptores para uso con una red Livewire+. Introducción Este documento no pretende ser un manual todo incluido o incluso un manual paso a paso sobre cómo configurar este interruptor, sino que se proporciona como una guía y hace algunas suposiciones básicas sobre el nivel de habilidad de la persona que realiza la programación. Si no es cómodo conectar cables serie, asignar direcciones IP, escribir una interfaz de línea de comandos, etc., debe ponerse en contacto con su departamento de TI para obtener asistencia. Si esta es la primera vez que se ha configurado el interruptor, tendrá que conectarse al interruptor a través de un cable de consola y conexión serie para entrar en la configuración. Después de la configuración inicial del interruptor, puede conectarse al conmutador Advertencia – Nos hemos dado cuenta de un problema con una versión particular de firmware en estos switchs que podrían afectar materialmente a otras unidades de comunicación.

A través de una sesión de Telnet o a través de un puerto serie. Durante la configuración inicial, asignará el interruptor una dirección IP, que le permitirá conectarse al interruptor a través de una sesión de Telnet en un momento posterior. Puede conectarse a este interruptor utilizando un cable USB y un controlador de puerto serie de Cisco. A partir de la fecha de esta escritura, el controlador USB de Windows se puede obtener desde el sitio web de Cisco. Asegúrese de instalar el controlador antes de conectar el interruptor a sus puertos USB. Esto instalará un nuevo puerto COM en su ordenador. Utilice el gestor de dispositivo para su sistema operativo para determinar qué puerto COM ha sido instalado. PuTTy es un programa de terminal gratuito que puede utilizarse para la configuración y descargarse aquí. Programación Una vez conectado con el cable serie (los ajustes predeterminados son 9600 baud), debería poder ver mensajes en la pantalla como las botas del interruptor. Esto confirmará que su cable serie está funcionando correctamente. Si se le pide que introduzca cualquier asistente de configuración, por favor responda a otras notas que pueden ser útiles.

Por ejemplo, si su prompt dice Switch> e intenta escribir config t, recibirá y error porque no está en modo privilegiado. Al escribir el comando enable le dará el prompt Switch# indicando el modo privilegiado. Configure las contraseñas Sugerimos usar una contraseña de Livewire u otra contraseña que sea fácil de recordar. Configure el nombre del host Sugerimos configurar el nombre del host de cada cambio a algo descriptivo. Las sugerencias pueden ser AXIACORE01, o AXIAEDGE01, etc. En este ejemplo usaremos AXIA01. Para cambiar el nombre del host de la configuración predeterminada de Switch, escriba lo siguiente desde el prompt; Asignar una dirección IP a Vlan 1 Por defecto Livewire utiliza Vlan 1. Es posible utilizar otros Vlans, sin embargo, soporte para eso está fuera del alcance de este documento. Póngase en contacto con su distribuidor Cisco, soporte Cisco, o su grupo de TI para obtener asistencia en el uso de otros Vlan.

Para configurar la dirección IP, escriba lo siguiente desde el prompt (reemplazar la dirección IP mostrada con una que sea apropiada a su configuración): Guarde nuestra configuración: Permitir el acceso desde Telnet o SSH Nuevamente sugerimos el uso de una contraseña que sea fácil de recordar. En este caso, telnet123 se utiliza como contraseña. Por defecto, el interruptor solo permitirá SSH. La entrada de transporte de línea permite ambos protocolos Telnet y SSH. Para habilitar ÚNICAmente el uso de telnet, omitir la entrada de transporte de línea desde estos comandos y SSH se asume AXIA01>activar AXIA01#config AXIA01(config)#interface vlan1 AXIA01(config)#exit Texto plano COPY AXIA01(config-if)#Wr Building configuration 192.168.2.2 255.255.0 AXIA01(config-if)#no utdown AXIA01(config) 0 15XIA01(config)A01(config-31(A)

Cómo configurar Global QoS Setup QoS Setup IGMP AXIA01#config t AXIA01 (config)#class-map LIVEWIRE AXIA01 (config-cmap)#match ip dscp ef41 AXIA01 (config-cmap)#exit AXIA01 (config)#policy-map TELOS AXIA01 (config-pmap)#clase LIVEWIRE AXIA01 (config-pmap-c)#prioridad nivel 1 AXIA01 (config-pmap-c)#queue-buffers ratio 20 AXIA01 (config-p)

Para desactivar ip igmp querier en un conmutador Cisco use: Configurar puertos de dispositivos de Axia (puertos de acceso) Los puertos de acceso se utilizan para conectar dispositivos terminales como nodos de Axia, motores, ordenadores, así como cualquier otro dispositivo que no se considere conmutador (véase la nota en la sección de configuración del puerto principal). Para configurar múltiples puertos de acceso a la vez, escriba lo siguiente desde el prompt: Se recomienda establecer solo un ancho de banda igmp snooping querier por VLAN y para un funcionamiento adecuado, el querier debe ser el conmutador central. (el conmutador de núcleo se define como el conmutador central o el que conectan todos los demás conmutadores).Esto es especialmente importante en los casos en que el ancho de banda total de una red Livewiread puede superar la capacidad de cualquier enlace único.

Configurando puertos Trunk Los puertos Trunk se utilizan para conectar otros interruptores Cisco o dispositivos Axia con interruptores incorporados (como un PowerStation Main o QOR o xSwitch). Tenga en cuenta que al conectarse a un PowerStation Main, solo se pueden utilizar los puertos GIG y deben configurarse correctamente para la operación Trunk en la configuración Ethernet Switch del Centro de Control de Elementos. Los dispositivos basados en QOR y xSwitch solo deben conectarse a los puertos GIG. Para configurar múltiples puertos troncales a la vez, escriba lo siguiente desde el prompt: Establecer ajustes Spanning-Tree al introducir este comando significa simplemente que su interruptor o software no lo soportan, por lo que el error está bien. Para obtener más información sobre Cisco EEE Reemplazar GigabitEthernet1/0/23 – weading flexif-if-argo # no power eficiente-ethernet AXIA01(config.

Es importante que el switch del núcleo sea configurado como el maestro para el protocolo Spanning Tree. Si este switch será el switch del núcleo para su red Axia, entonces configúrese como la raíz Spanning Tree. Guardar y comprobar su trabajo Para guardar su trabajo escriba lo siguiente; Se le pedirá que introduzca un nombre de archivo. Sólo pulse Intro. Para comprobar su trabajo, desde el prompt de comandos, escriba; Use la barra espaciadora para proceder a una página a la vez y compruebe doblemente su configuración. Háganos saber cómo podemos ayudarle Si tiene más preguntas sobre este tema o tiene ideas para mejorar este documento, póngase en contacto con nosotros. AXIA01#config t AXIA01(config)#spanning-tree vlan 1 root primary AXIA01(config)#end Texto plano COPY AXIA01#copy running-config start-config Texto plano COPY Nombre de archivo [startup-config]? Configuración de construcción… [OK] AXIA01# Texto plano COPY AXIA01#show ejecutar texto plano COPY

Documento adaptado por Ing. Sebastián Vallejos

Configuración del catalizador Cisco 3650 3850 para uso con Livewire

Vista de categoría Configuración de los conmutadores Cisco Catalyst 3650 y 3850 para uso con Livewire Publicado el 13 de diciembre de 2024 Resumen de artículo Ámbito de aplicación Este documento cubre la configuración de las series Cisco 3650 y 3850 para uso con una red Livewire+. Si bien enumeramos el conmutador ESPECÍFICO utilizado, es importante tener en cuenta que la mayoría de las variantes de este conmutador que ejecutan el software LanBase funcionarán para Livewire. Este conmutador ha sido probado y la configuración se basa en lo siguiente: Modelo de Cisco: WS-C3650-24TS-L Número de serie: FDO1915E0C2 Versión de software en el momento de la prueba: 03.03.05SE Introducción Este documento no pretende ser un manual todo incluido ni siquiera un manual paso a paso sobre cómo configurar este conmutador, sino que se proporciona como guía y hace algunos supuestos básicos con respecto al nivel de habilidad de la persona que realiza la programación. Si no se siente cómodo conectando cables en serie, asignando direcciones IP, escribiendo en una interfaz de línea de mando, debería ponerse en contacto con su departamento de comunicación.

. Después de la configuración inicial del switch, puede conectarse al switch ya sea a través de una sesión de Telnet o a través de un puerto serie. Durante la configuración inicial, asignará el switch a una dirección IP, lo que le permitirá conectarse al switch a través de una sesión de Telnet en un momento posterior. Puede conectarse a este switch utilizando un cable USB y un controlador de puerto serie de Cisco. A partir de la fecha de esta escritura, el controlador usb se puede obtener del sitio web de Cisco. Asegúrese de instalar el controlador antes de conectar el switch a sus puertos USB. Esto instalará un nuevo puerto COM en su ordenador. PuTTy es un programa de terminal gratuito que puede utilizarse para la configuración y se puede descargar aquí. Programación Una vez conectado con el cable serie (la configuración predeterminada es de 9600 baud), debería poder ver mensajes en la pantalla como el switch boots. Este ejemplo le indica que el switchen en el switeable o el switearde.

Sugerimos configurar el nombre del host de cada switch a algo descriptivo. Las sugerencias pueden ser AXIACORE01, o AXIAEDGE01, etc. En este ejemplo, utilizaremos AXIA01. Para cambiar el nombre del host desde el valor predeterminado de Switch , escriba lo siguiente desde el prompt; Establezca la dirección IP en VLAN 1 Por defecto, Livewire utiliza Vlan 1. Es posible utilizar otras direcciones IP, sin embargo, soporte para ello está fuera del alcance de este documento. Por favor, póngase en contacto con su distribuidor Cisco, soporte Cisco o su grupo de TI para obtener asistencia en el uso de otros Vlans. Para configurar la dirección IP, escriba lo siguiente desde el prompt (reemplace las direcciones IP mostradas con una que sea apropiada para su configuración): Guarde nuestra configuración: Switch(config)#hostname AXIA01(config)# Texto plano COPY01 Por defecto, el IGMP Querier será el cambio de dirección IP más bajo en la subred.

Configuración de la relación QoS Configurar IGMP AXIA01(config)#line vty 0 15 AXIA01(config-line)#password telnet123 AXIA01(config-line)#login AXIA01(config-line)#exit Texto plano COPY AXIA01#config t AXIA01 (config)#class-map LIVEWIRE AXIA01 (config-cmap)#match ip dscp cs6 AXIA01 (config-cmap)#exit AXIA01 (config-map)

Para deshabilitar los puertos IGMP en un conmutador Cisco use: Configurar puertos de acceso (puertos de dispositivo de Axia) Los puertos de acceso se utilizan para conectar dispositivos terminales como nodos Axia, motores, ordenadores, así como cualquier otro dispositivo que no se considere conmutador (véase la nota en la sección de configuración del puerto tronco). Para configurar múltiples puertos de acceso a la vez, escriba lo siguiente desde el prompt: AXIA01#config terminal de configuración AXIA01(config)#ip igmp snooping querier AXIA01(config)#ip igmp snooping querier AXIA01(config)#ip igmp snooping timer expit 205 AXIA01(config)#end texto plano COPY Se recomienda configurar solamente un ip igmp snower snower 25 AXIA01(config)Acommondation #Ging & Eagnición #Genternea1 & Acondicción #Acontablea (connectable)

Configure Trunk Ports Los puertos Trunk se utilizan para conectar otros interruptores Cisco o dispositivos Axia con interruptores incorporados (como un PowerStation Main o QOR o xSwitch). Tenga en cuenta que al conectarse a un PowerStation Main, solo se pueden utilizar los puertos GIG y deben configurarse adecuadamente para la operación Trunk en la configuración Ethernet Switch del Centro de Control de Elementos. Los dispositivos basados en QOR y xSwitch solo deben conectarse a los puertos GIG. Para configurar múltiples puertos tronco a la vez, escriba lo siguiente desde la solicitud: AXIA01(config-if-range)#switchport nonegotiate AXIA01(config-if-range)No se pueden gestionar los puertos AXIA01(config-if-range)No se pueden configurar los puertos AXIA01 (config-if-range)No se pueden usar los puertos AXIA01 (config-and-if-range)No se pueden usar los puertos AX1 y no se pueden usar los puertos de GIP.

Configure Spanning Tree Configuration Es importante que su conmutador de núcleo se establezca como el maestro para el protocolo Spanning Tree. Si este conmutador será el conmutador de núcleo para su red Axia, entonces configúrela como la raíz Spanning Tree. Guardar y comprobar su trabajo Para guardar su tipo de trabajo, se le pedirá un nombre de archivo. Simplemente pulse Intro. Para comprobar su trabajo, desde el prompt de comandos, escriba; Use la barra espaciadora para proceder con una página en un momento y compruebe doblemente su configuración. Tenga en cuenta la inclusión del comando Cisco EEE desactivando como lo hicimos en los puertos de acceso. Una vez más, es posible y se espera un error al introducir este comando si no es compatible con el conmutador. AXIA01# config t AXIA01(config)#spanning-tree vlan 1 root primario AXIA01(config)#end Texto plano COPY AXIA01#copy run-config start-config

Háganos saber cómo podemos ayudarle Si tiene más preguntas sobre este tema o tiene ideas para mejorar este documento, póngase en contacto con nosotros.

Documento adaptado por Ing. Sebastián Vallejos

Configuración de los interruptores de la serie 1000 Catalyst de Cisco para Livewire

Vista de categoría Configuración de los interruptores de la serie 1000 de Cisco Catalyst para Livewire Publicado el 13 de diciembre de 2024 Resumen de artículo Ámbito de aplicación Este documento cubre la configuración de la serie 1000 de interruptores Cisco para su uso con una red Livewire+. Pruebas y configuración basadas en Cisco IOS Software, C1000 Software (C1000-UNIVERSALK9-M), Versión 15.2(7)E4, LIBERACIÓN SOFTWARE. Haga clic aquí para una lista completa de modelos de esta serie (esto le llevará al sitio web de Cisco). Introducción No pretendemos que esto sea un manual completo o paso a paso sobre cómo configurar su Switch. Se proporciona como una guía y hace algunos supuestos subyacentes con respecto al nivel de habilidad de la persona que realiza la programación. Si no se siente cómodo conectando cables seriales, asignando direcciones IP, escribiendo interfaces de línea de comandos, etc., debería ponerse en contacto con su departamento de TI para obtener asistencia. Si esta es la primera configuración de tiempo, tendrá que conectarse a los ajustes de la red de comunicación con otras series de comunicación, ya que se puede obtener información de forma rápida.

Conéctese a este interruptor utilizando un cable USB y un controlador de puerto serie de Cisco, o conéctese a través de un cable estándar de Cisco "consola". A partir de esta escritura, el controlador USB de Windows se puede obtener desde el sitio web de Cisco. Asegúrese de instalar el controlador antes de conectar el interruptor a sus puertos USB. Instalar el controlador y conectar el cable instalará un nuevo puerto COM en su ordenador. Utilice el gestor de dispositivos para su sistema operativo para determinar qué puerto COM ha sido instalado. PuTTy es un programa de terminal gratuito que puede utilizarse para la configuración y descargarse aquí. Programación Una vez conectado con el cable serie (los ajustes predeterminados son 9600 baud), verá mensajes en la pantalla como botas de interruptor. Ver que estos mensajes confirman que su cable serie funciona correctamente. Si se le solicita introducir cualquier asistente de configuración, por favor responda No. Otras notas que podrían ser útiles: Muchos comandos pueden ser abreviados y sólo necesitan ser inequívocos. Por ejemplo, el comando en línea se abreviará como una clave.

Establecer el nombre del host Sugerimos que se ajuste el nombre del host de cada cambio a algo descriptivo. Las sugerencias pueden ser AXIACORE01, o AXIAEDGE01, etc. En este ejemplo, utilizaremos AXIA01. Para cambiar el nombre del host de la opción predeterminada de Switch , escriba lo siguiente desde el prompt; Asignar una dirección IP a Vlan 1 Por defecto, Livewire utiliza Vlan 1. Es posible utilizar otros Vlans; sin embargo, el soporte para ello está fuera del alcance de este documento. Póngase en contacto con su distribuidor de Cisco, soporte de Cisco o su grupo de TI para obtener asistencia en el uso de otros Vlans. Para configurar la dirección IP, escriba lo siguiente desde el prompt (reemplazar la dirección IP mostrada con una adecuada a su configuración): Guarde nuestra configuración: Switch(config)#usename AAAA contraseña Livewire Switch(config)#configure la contraseña de Axia Switch(config)#hostname AX1 Aconfig.

Permitir el acceso desde Telnet Nuevamente sugerimos el uso de una contraseña que sea fácil de recordar.En este caso, telnet123 se utiliza como contraseña.Configuración de la configuración QoS Global IGMP AXIA01#wr Configuración de la construcción… [OK] AXIA01# Texto plano COPY AXIA01#Configurar terminal AXIA01(config)#line vty 0 15 AXIA01(config-line)#password telnet123 AXIA01(config-line)#login AXIA01(config-line)#exit Texto plano COPY AXIA01(config)#mls qos srr-queue output cos-map cola 1 umbral 1 6 7 AXIA01(config)#mls qos srr-queue output cos-map 2 umbral 1 5 AXIA01(config)#ml qr01(config)Y s sue1 ud01 ud011 ud011 ud1 #A3

Para desactivar ip igmp querier en un conmutador Cisco use: Configurar puertos de dispositivos de Axia (puertos de acceso) Los puertos de acceso se utilizan para conectar dispositivos de punto final como nodos de Axia, motores, ordenadores, así como cualquier otro dispositivo que no se considere conmutador (ver nota en la sección de configuración del puerto principal). Para configurar múltiples puertos de acceso a la vez, escriba lo siguiente desde el prompt: AXIA01#config terminal de configuración AXIA01(config)#ip igmp snooping querier AXIA01(config)#ip igmp snooping vlan(config)1 AXIA01(config)#ip igmp snoooping max-response-time 25 AXIA01(config)AXIA01(config)#Yend texto COPY de texto plano de COP01 (config.

Configurando puertos trunk Los puertos trunk se utilizan para conectar otros interruptores Cisco o dispositivos Axia con interruptores incorporados (como un PowerStation Main o QOR o xSwitch). Tenga en cuenta que al conectarse a un PowerStation Main, solo se pueden utilizar los puertos GIG, y deben configurarse adecuadamente para la operación de Trunk en la configuración Ethernet Switch del centro de control de elementos. Los dispositivos basados en QOR y xSwitch solo deben conectarse a los puertos GIG. Para configurar múltiples puertos tronco a la vez, escriba lo siguiente desde el aviso: AXIA01(config-if-range)#switchport vlan dot1p AXIA01(config-if-range)#EEE NEW BELOW* AXIA01(config-if-range) #Agenge- ethernet auto AXIA01(config-if-range) #mles confiar en dscp*Empleo #EWEWEWEWEWEWEWEWEWEWEWEWEWEWEWEWEWEWEWEWEWEWEWEWEWEWEWEWEWEWEWEWEWEWEWEWEWEWEWEWEWA.

Establecer ajustes de Spanning-Tree Es importante que el cambio de núcleo se establezca como el patrón para el protocolo Spanning Tree. Si este interruptor será el interruptor de núcleo para su red Axia, entonces configúrela como la raíz Spanning Tree. Guardar y comprobar su trabajo Para guardar su tipo de trabajo, se le pedirá que introduzca un nombre de archivo. Sólo pulse Intro. Para comprobar su trabajo, desde el prompt de comandos, escriba; Use la barra espaciadora para proceder a una página a la vez y compruebe doblemente su configuración. Háganos saber cómo podemos ayudar Si tiene más preguntas sobre este tema o tiene ideas para mejorar este documento, por favor contáctenos. AXIA01#config t AXIA01(config)#spanning-tree vlan 1 root primario AXIA01(config.)#end Texto plano COPY AXIA01#copy running-config.

Documento adaptado por Ing. Sebastián Vallejos

Configuración de un puerto de escape de monitor en un Cisco Sg350

Vista de categoría Configurar un puerto de monitor (SPAN) en un Cisco SG350 Publicado el 13 de diciembre de 2024 Resumen de artículo Ámbito de aplicación En este documento, cubrimos la creación de un puerto SPAN (monitor o puerto espejo) en un conmutador Cisco SG350. Estos ajustes pueden o no funcionar en otros conmutadores de la serie Cisco SG. Este documento no pretende ser una guía completa ni detallar completamente estos ajustes. Por favor, consulte su documentación de Cisco para cualquier pregunta. Descripción El SPAN es sinónimo de Switched Port ANalyzer. El SPAN se utiliza para monitorear o reflejar el tráfico de red que envía o recibe otro dispositivo. Estos puertos espejo se utilizan en combinación con un PC u otro dispositivo de monitoreo de red. Un PC a menudo utilizará software gratuito de WireShark para capturar y evaluar el tráfico de red. Wireshark y el logotipo de "fin" son marcas registradas de la Fundación Wireshark. Setup Supongamos por este ejemplo que desea monitorear el tráfico de red hacia y desde su consola Axia IQx no lo hacen posible.

2. Después de activar el modo de visualización avanzada, expanda la opción de menú Estado y estadísticas, luego SPAN & RSPAN Añadiendo un destino de sesión El destino de sesión es el puerto donde está conectado el ordenador que ejecuta el software de monitorización. La configuración de SPAN y RSPAN sólo está disponible mediante el modo de visualización avanzada. Una vez que el puerto se configura como puerto de destino, no lo utilizará para la conectividad general de red. En mi ejemplo, el ordenador que estoy usando para configurar esta configuración también tiene una segunda conexión de red dedicada a este puerto de destino.

1. Haga clic en el enlace Destinos de sesión en el menú SPAN & RSPAN. Se muestran todos los destinos actualmente configurados. 2. Haga clic en el botón Agregar…. Cuando aparezca la ventana Agregar destino de sesión, complete la información que se muestra aquí en nuestro ejemplo. 1. ID de sesión: El ID de sesión debe coincidir con los ID de sesión de los puertos fuente añadidos en la siguiente sección 2. Tipo de destino: Seleccione una de las siguientes opciones (Interfaz local utilizada en este ejemplo) Interfaz local: El puerto de destino está en el mismo dispositivo que los puertos fuente (relevante para SPAN). VLAN remoto: Es el puerto de destino en un dispositivo diferente al puerto fuente (relevante para RSPAN) Si el tipo de destino es VLAN remoto, configure el campo Reflector Port Seleccione una unidad/puerto que funcione como puerto analizador en el dispositivo. Tráfico de red (no habilitado para este ejemplo) Seleccione para habilitar la monitorización del tráfico distinto del tráfico monitoreado.

1. Haga clic en el enlace Fuentes de sesión bajo el menú SPAN & RSPAN. 2. Haga clic en Agregar. 3. ID de sesión: Seleccione el número de sesión desde el ID de sesión. Esto debe ser el mismo para todos los puertos de origen y el puerto de destino y suele ser el destino creado en el paso anterior. 4. Interfaz de fuente: Seleccione la unidad y puerto o VLAN desde el que se monitoriza el tráfico. (Port se usa en este ejemplo) 5. Tipo de monitor: – Seleccione si entran, salen o ambos tipos de tráfico se reflejan. La interfaz de origen para la réplica está configurada y la réplica del tráfico ha comenzado. Inicie su software de monitoreo El uso de software de captura está fuera del alcance de este documento. Sin embargo, una vez que haya conectado el puerto designado como puerto de destino a su computadora, puede comenzar a capturar sus datos. Aquí puede ver los datos en WireShark que se envían desde la consola.

Detener el puerto de monitor Para detener el reflejo del tráfico de red debe regresar a la configuración de fuente de sesión y eliminar la entrada de origen. Si desea devolver el puerto de destino a uso regular, también debe eliminar el destino de sesión. Háganos saber cómo podemos ayudar Si tiene más preguntas sobre este tema o tiene ideas sobre cómo podemos mejorar este documento, póngase en contacto con nosotros.

Documento adaptado por Ing. Sebastián Vallejos

Cisco Ios Xe Bug Impacto Catalizador Serie 9K Switches Solución

Vista de categoría Cisco IOS-XE afecta a los fallos de la serie Catalyst 9K – solución de problemas Actualizado el 14 de enero de 2025 Resumen de artículo Ámbito de aplicación Este documento aconseja a los clientes un problema conocido con el software Cisco IOS-XE que puede tener efectos adversos en las redes AOIP. Los clientes suelen encontrar este problema en los interruptores de la serie Cisco Catalyst 9K, como los que se ejecutan en el sistema operativo IOS-XE. Switch series como la serie Catalyst 1000, o SG/CBS 350 no utilizan el mismo software. En este documento se proporcionan configuraciones alternativas para lograr una red multicast AOIP estable sin las interrupciones causadas por este problema de software Impact A partir de Cisco s switch IOS-XE versión 17.2.xx se hizo un cambio que impide que el comando de switchport "no ip igmp snooping tcn flood" tenga ningún efecto.Este comando impide que el cambio de "floading" todo el tráfico multicast durante un período de tiempo de la red interconectación también podría mejorar la red.

Las redes AOIP de tamaño reducido o mediano no tienen una capacidad de conmutación de red que pueda enviar todo el tráfico multicast a todos los hosts sin una pérdida considerable de paquetes. Aquí es donde comienza el problema cuando se produce la inundación, dependiendo del tamaño de la red/flujo de audio de ancho de banda puede ser muy pobre, ya que muchos paquetes RTP por segundo se dejan caer en las interfaces. Algunos clientes han preguntado acerca de la reversión del firmware a las versiones de IOS-XE que no tienen este fallo. Telos Support no recomienda este enfoque y no puede ayudar a los clientes con ese proceso. En la mayoría de los casos la red ya está en un entorno de producción activo.Configuraciones de entorno inmediato Conectando otros interruptores Cisco a las versiones de Catalyst 9K 1. En el conmutador de Edge, se activa el árbol de ampliación de acceso a la VLAN. 2. En el conmutador de Edge el puerto de enlace ascendente en modo de acceso con la configuración típica especificada en el documento de configuración 3. En la serie Catalyst 9K se activa el conmutador Core, se activará la función de conexión a la conexión a la red de la red.

uplink one Powerstation GIG port back to the Catalyst 9K series Core switch. No es posible utilizar ambos puertos ya que se deshabilita el árbol de expansión en el interruptor integrado de la Powerstation. La Powerstation no admite ni etherchannel/LACP Conectando los motores QOR de Axia al Catalyst 9K 1. En el conmutador Core de la serie 9K de Catalyst no hay ajustes. En el conmutador Core de la serie 9K de Catalyst, nunca fue posible tener ninguna configuración de enlace redundante. Conectar el puerto uplink xSwitch al modo de acceso con la configuración típica de la configuración de la red de Catalyst 9K 1. En el conmutador QOR 1000BT no hay ajustes para ajustar el conmutador Core de la serie 9K de Catalyst. En el conmutador de la serie 9K de Catalyst, el conmutador Core establece el puerto uplink en el modo de acceso con la configuración típica de la conexión, como se especifica en el documento de configuración de la red relacionada.

Si la serie Catalyst 9K está en una configuración de apilamiento, esto no crea ningún problema adicional con las soluciones anteriores. La solución supone que sólo se necesita un VLAN de acceso entre el núcleo de Catalyst 9K y el interruptor de borde. De esta manera, sólo el VLAN de acceso está disponible en todos los puertos del interruptor de borde. En la mayoría de las redes clásicas Livewire+, o redes AOIP sólo se implementa un VLAN de todos modos. Si se necesitan varios VLANS entre el núcleo y el interruptor de borde, esta solución NO funcionará para usted. Resolución a largo plazo A partir de abril de 2023 Cisco ha publicado la versión 17.11.1 de IOS-XE que debe resolver el problema subyacente. En este momento no hemos probado ni tenemos ninguna prueba de campo de los sitios de clientes para confirmar la resolución. Por favor, déjenos saber si ha visto la resolución al fallo en 17.11.1E que debe resolver el problema subyacente.

Documento adaptado por Ing. Sebastián Vallejos
