Reemplazo del medidor de la consola de Qor

Vista de la página QOR Console – Meter OLED Reemplazo Publicado el 16 de diciembre de 2024 Resumen de artículo Antes de comenzar Desconectar todo el cableado y la energía de la unidad antes del servicio.Por favor, tome el tiempo para leer este documento antes de comenzar cualquier trabajo para que todo se entienda antes de proceder.Usted estará exponiendo componentes muy sensibles al mundo exterior, así que por favor tenga especial cuidado de trabajar en un entorno estático y libre de humedad.Las actualizaciones y reparaciones de campo se realizan bajo su propio riesgo, así que por favor tenga cuidado.Si prefiere enviar la unidad a la fábrica para el servicio, póngase en contacto con Telos Technical Support y solicite una autorización de retorno.Las instrucciones para reemplazar el canal OLEDs también están disponibles por petición.Las actualizaciones y reparaciones de campo El iQ tiene dos tipos diferentes de 2.7 OLED dependiendo de la edad de la unidad para el servicio.Para determinar qué tipos OLED están en la unidad, elimine la lente para ver qué número 1401-XXXX se stenciled on the over page not commod.

https://www.telosalliance.com/Axia/iQ Tipo de determinación basado en la revisión de la CPU: En el lado inferior de la consola, retire los 12 tornillos Phillips que mantienen el panel de inspección en su lugar. Los 4 tornillos de cabeza redonda no requieren eliminación. Junto a la última conexión de fader, el tablero lee CO BALT SURFACE MAIN JUNTA. Debajo de esto está el número de placa: 1401-00216- 108: Esta consola tiene el estilo más antiguo OLEDs en el puente. La pantalla PCB y OLEDs tendrán que cambiar en este caso.

1401-00216- 110 (o superior): Esta consola tiene una nueva placa de visualización de estilo instalado. Estos OLEDs se pueden cambiar sin pedir un nuevo PCB. Overbridge Instrucciones de desmontaje: Herramientas: #1 Phillips destornillador #2 Phillips destornillador de 5 mm llave hexadecimal Inicio mediante la eliminación de los 8 tornillos que aseguran la capucha de plástico CANBUS: Retire la capucha y localice el cable de cinta que conecta el puente medidor a la CPU. Desatraque el cable. El cable se quedará atrapado entre el chasis y el marco. Localizar y quitar los dos tornillos hexadecimal de 5 mm que conectan el conjunto del puente medidor al marco.

A continuación, retire los 6 tornillos superiores que sostienen el chasis hasta el marco y afloje los dos inferiores. Esto permitirá que el chasis del mezclador se aleje del marco, permitiendo que el cable de cinta pase a través del agujero de acceso en el marco. El chasis no necesita ser removido completamente, simplemente se mueve fuera del camino lo suficiente como para permitirle quitar el cable de cinta. En este punto, usted debe ser capaz de separar el montaje del metropuente de la consola. Mueva el montaje del metropuente a un espacio de trabajo fresco para un mayor desmontaje. Tome nota de donde los espaciadores se encuentran entre el metropuente y el marco de la consola. Estos tendrán que volver a colocar durante el montaje:

Mirando directamente hacia arriba con el lado correcto del metropuente, utilice un destornillador #1 philips para quitar el bisel derecho (2 tornillos) y continuar quitando el encapsulado interno mediante la eliminación de cuatro tornillos con un destornillador #2 philips. Esto expondrá la placa de pc interna y la lente de plástico. Puede deslizar el PCB fuera de la extrusión dejando que el cable de cinta se deslice por la ranura al final de la metalurgia. Esto le da acceso a los OLEDs y ahora pueden ser reemplazados. (La lente se ha eliminado para mayor claridad. Puede dejar la lente en su lugar.)

Reemplazando OLEDs Este paso supone que el PCB de la pantalla NO necesitará ser reemplazado. Si su consola necesita que el OLEDs y el PCB sean reemplazados, muévase al siguiente paso. Comience quitando los cuatro tornillos en el lado opuesto de la pantalla. Una vez que estos tornillos sean removidos, el OLED estará libre del tablero. No pierda los soportes ni los tornillos. Gire con cuidado el tablero y localice el conector de cinta que está detrás de donde el OLED está normalmente montado. Abra el conector del lado frente al OLED, y la pantalla caerá lejos del PCB. Oriente el nuevo OLED en la forma vista en la foto. Con los contactos en el cable de cinta hacia abajo, coloque el conector en J1 y cierre de nuevo.

Utilizando los soportes y tornillos retirados anteriormente, monta el nuevo OLED en el PCB. Instalando el tablero de visualización Instala el nuevo PCB de la misma manera que el viejo y vuelve a montar el montaje del metropuente invirtiendo las instrucciones de desmontaje. Vuelve al chasis principal de la consola e inserta cuidadosamente el cable de cinta de vuelta a la forma en que salió. Asegúrate de que los separadores vuelvan a colocarse entre el puente y el marco de la consola. Debido a que los tornillos del chasis se retiran del marco, puedes soltar el chasis para exponer el agujero en el marco que te permitirá roscar el cable de cinta de nuevo en su lugar. Cuando esto se haga, vuelve a conectar el montaje del metropuente mediante la reinstalación de los dos tornillos hexagonales de 5 mm. (los separadores están en su lugar, ¿verdad?) A continuación, conecta el cable de cinta de nuevo al conector en el chasis. Reinstala y ajusta los 6 8 tornillos que sostienen el chasis de la consola al marco.

Reemplace el capó del canbus y vuelva a instalar los 8 tornillos que lo sujetan en su lugar.

Documento adaptado por Ing. Sebastián Vallejos

Placas faciales de la consola Qor

Categoría vista Consola QOR Placas faciales Publicado el 16/dic-2024 Resumen de artículo Ámbito de aplicación A veces los clientes desean renovar una consola QOR que les fuera "con las manos hacia abajo" o que necesitara algunas mejoras cosméticas y se acercara para ver si tenemos placas faciales específicas disponibles. La placa facial Faceplate iQ Console (1451-00529-109): Placa facial DESQ Console (1451-00653-102):

Si desea una placa frontal, póngase en contacto con el Servicio de Atención al Cliente y solicite información sobre disponibilidad y precios utilizando los siguientes números de pieza: iQ Console – 1451-00529-109 iQ 8-Fader Expansion – 1451-00531-109 iQ 6-Fader Expansion + Opciones Llaves – 1451-00532-110 iQ 6-Fader Telco Expansion – 1451-00530-109 iQ AES67 Console – 1451-0116-101 Radius Console – 1451-00516-107 DESQ Console – 1451-00653-102 RAQ Console – 1451-00659-103 Comuníquese con nosotros si tiene más preguntas sobre este tema o tiene ideas para mejorar este documento.

Documento adaptado por Ing. Sebastián Vallejos

Tornillos de la placa facial de la consola Qor

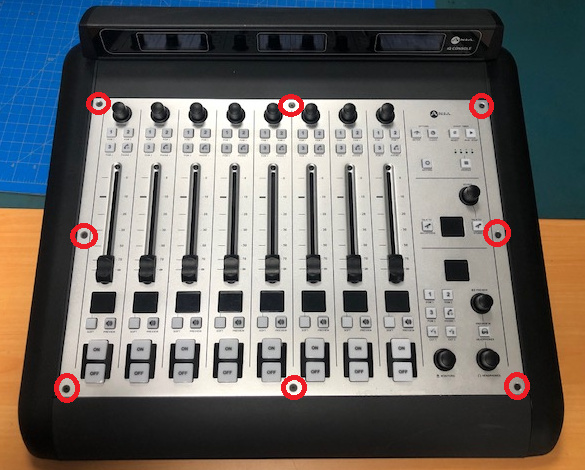

Categoría vista Consola QOR Tornillos Faceplate Published on Dic 16, 2024 Resumen de artículo Ámbito de aplicación Este documento se refiere a todas las consolas QOR, que son: consola iQ (y marcos de expansión) consola iQx AES67 Consola radio DESQ RAQ Issue La placa frontal de las consolas QOR necesita ser removida para cambiar OLEDs, codificadores y faders. A veces estos tornillos se pierden y ocasionalmente se nos pregunta qué tornillos se utilizan para la placa frontal de las consolas. La mayoría de las consolas QOR tienen ocho tornillos de placa frontal:

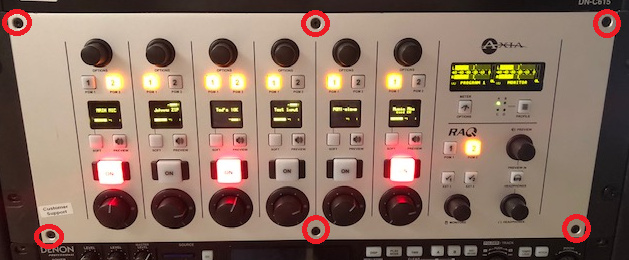

El RAQ es la única consola con seis tornillos: Los tornillos

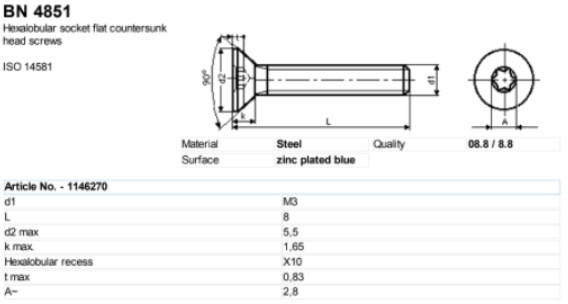

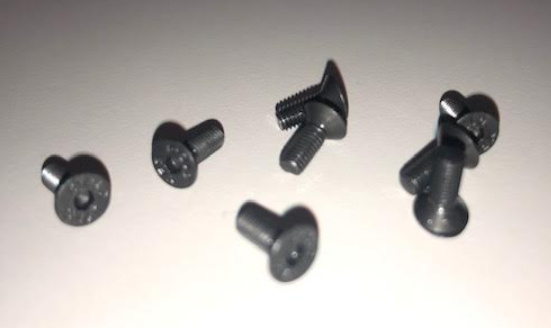

Si se necesita un tornillo, póngase en contacto con el servicio de atención al cliente y pida precios y disponibilidad para la parte # 1301-00201-100. Estos también se pueden obtener localmente. Aquí están las especificaciones de los tornillos utilizados: Háganos saber cómo podemos ayudar Si tiene más preguntas sobre este tema o tiene ideas para mejorar este documento, póngase en contacto con nosotros.

Documento adaptado por Ing. Sebastián Vallejos

Reemplazo de canal oleado de la consola de Qor

Vista de categoría Consola QOR – Reemplazo de canales OLED Publicado el 16 Dic, 2024 Resumen de artículo Ámbito de aplicación Este documento describe el proceso de determinación del tipo de paneles OLED presentes en los canales de entrada de las consolas Radius, iQ, RAQ y DESQ y la sustitución de estos. Antes de comenzar Desconectar todo cableado y potencia de la unidad antes del servicio. Por favor, tómese el tiempo para leer este documento antes de iniciar cualquier trabajo. Estará exponiendo componentes muy sensibles al mundo exterior, así que tenga especial cuidado de trabajar en un entorno estático y libre de humedad. Las actualizaciones y reparaciones de campo se realizan bajo su propio riesgo, así que tenga cuidado. Si prefiere enviar la unidad a la fábrica para servicio, póngase en contacto con Telos Technical Support y solicite una Autorización de Retorno. Oleds antiguos y nuevos Ha habido dos tipos de OLEDs utilizados a lo largo de la vida de la consola QOR. Los nuevos OLEDs de estilo no funcionarán con los de estilo más antiguos, por lo que se refiere a la parte de la consola.

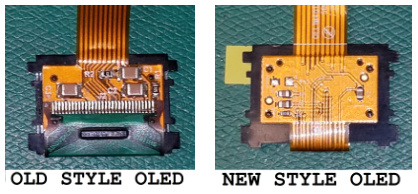

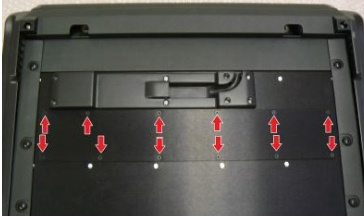

Hay dos maneras de identificar los OLEDs nuevos o antiguos. 1. Inspeccione la parte inferior de los OLEDs mismos y compárela con las fotos a la derecha. 2. Inspeccione JMP1*. Si el punto de salto JMP1* está conectado con soldadura, la consola tiene un nuevo estilo OLEDs. Hablaremos de ello en PG2. Actualizar las consolas de firmware que reciben nuevos OLEDs debe tener su firmware actualizado a la última versión, de lo contrario, no funcionarán correctamente. Por favor, vaya a su página de QOR s MODULE MANAGER > MODULE INFORMATION y asegúrese de que la superficie está funcionando en la versión de firmware 5.49 o más reciente. Si la versión es más antigua, vaya a nuestro sitio web y descargue el firmware más reciente y siga las instrucciones del manual de producto para actualizar el firmware. El firmware se puede encontrar en la pestaña de SOFTWARE de la página de iQ en nuestra página web aquí: https://www.telaliance.com/iQ Consolation Desmonta la consola con la consola Consola Consuladora con la consola con la consola de forma de forma cuidadosa

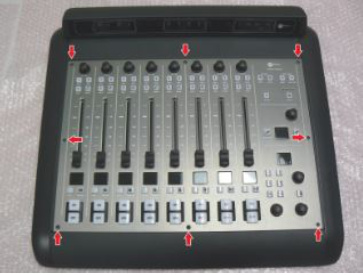

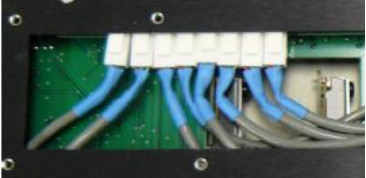

Se enrutan a través de las aberturas en el panel frontal PCB. Tomando nota de esto ahora le ayudará a volver a montar la unidad. Retire el panel superior Una vez que los cables del fader se hayan desconectado, el panel superior se puede quitar de la unidad. Comience quitando los 8 tornillos hexagonales en el panel superior. Cuando estos tornillos se hayan eliminado, el panel superior será libre de salir de la consola. Los faders seguirán estando conectados al panel superior, así que tenga cuidado de apagar los cables. Retire los OLEDs Comience quitando cuidadosamente el OLED del marco de la carcasa. A continuación, localice la pestaña de retención en el conector del cable de cinta en el PCB y levante para quitar la cinta. El OLED debe ahora ser libre de quitar y reemplazar. Repetir con los OLEDs restantes. En este primer vídeo, mostramos el proceso de eliminación de la carcasa que monta el OLED en la consola. Hay dos videos cortos que demuestran cómo eliminar el OLED y reemplazar con el nuevo.

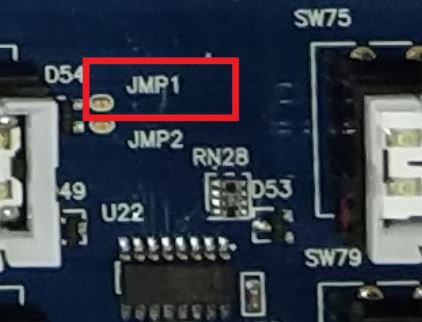

Retirando el OLED de su montura en el IQ, R Retirando el OLED de su montura en el IQ, R En este segundo video, le mostramos cómo montar el nuevo OLED en el ensamblaje de la carcasa. Montando OLED en consolas basadas en QOR Montando OLED en consolas basadas en QOR Short JMP1* –ver nota– Localizar JMP1 en el tablero entre los botones ON/OFF del canal 7 y 8 s. Con cuidado puentee las dos almohadillas en la ubicación JMP1* con soldadura. Mantenga la temperatura y el tiempo de permanencia bajo pero aún así asegurar una buena conexión. Es importante que las almohadillas de soldadura no estén dañadas durante este proceso.

Prueba y Botón arriba Conecte cuidadosamente la consola en su estado actual a un QOR y encienda el sistema. Asegúrese de que los OLEDs estén funcionando correctamente y apaguen todo de nuevo. Ahora, revierta las instrucciones de desmontaje para volver a unir todo. Después de realizar el reemplazo, si la imagen en la pantalla parece distorsionada, boca abajo y hacia atrás, compruebe una de las dos cosas siguientes: 1. Versión de firmware en funcionamiento en la consola. Recuerde, 5.49 o más reciente necesita ser instalado 2. JMP1*, recuerde que un cortocircuito en JMP1* le dice al firmware que envíe los datos correctos para los nuevos OLEDs. Si se experimentan dificultades durante este procedimiento o si este procedimiento parece demasiado involucrado para el servicio de campo, háganoslo saber. Podemos emitir una RA y usted puede enviar la consola para este trabajo. Para cambiar los OLEDs en el puente de iQ, póngase en contacto con Axia Support para obtener más información y para la disponibilidad de piezas.

Háganos saber cómo podemos ayudarle Si tiene más preguntas sobre este tema o tiene ideas para mejorar este documento, póngase en contacto con nosotros.

Documento adaptado por Ing. Sebastián Vallejos

Proporcionar energía Phantom a los micrófonos

Vista de categoría Proporcionar energía Phantom a los micrófonos Publicado el 16 dic.2024 Resumen de artículo Ámbito de aplicación Este documento explica cómo suministrar energía Phantom a un micrófono cuando se utiliza cualquiera de las consolas QOR, excluyendo el iQx. Potencia Phantom Cualquiera de las cuatro entradas de micrófono (o dos entradas de micrófono si se utiliza un QOR.16) en el panel trasero del motor puede tener su potencia Phantom de 48 voltios habilitada a través de la configuración de la página web del motor. Para activar individualmente cualquiera de las entradas de micrófono, haga clic en la pestaña Entradas bajo el Administrador de IO. Simplemente marque la casilla Habilitar al micrófono al que desea suministrar energía Phantom. Golpe Aplique para que se produzcan cambios de inmediato. Háganos saber cómo podemos ayudar Tome las precauciones apropiadas si conecta cualquier otra cosa que no sea un micrófono a estas entradas cuando esté habilitado. Cualquier daño a cualquier equipo causado por el uso de energía Phantom no estará cubierto bajo ningún concepto de garantía.

Si tiene más preguntas sobre este tema o tiene ideas para mejorar este documento, póngase en contacto con nosotros.

Documento adaptado por Ing. Sebastián Vallejos

Proporcionar energía de respaldo a un motor Qor

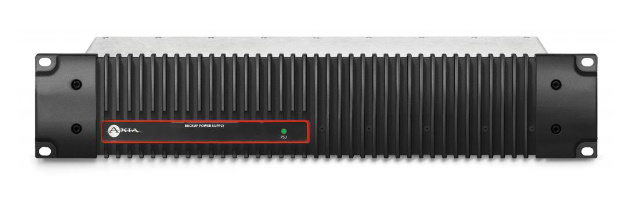

Vista de categoría Proporcionar energía de copia de seguridad a un motor QOR Publicado el 16/dic-2024 Resumen de artículo Ámbito de aplicación Este documento cubre cómo proporcionar energía de copia de seguridad a un motor QOR.16 o QOR.32. Para proporcionar energía redundante, se requiere una unidad de fuente de alimentación de Axia Console (2001-00375) o una fuente de alimentación de copia de seguridad de Axia Console (2001-00277). Ambas unidades de PSU tienen exactamente el mismo aspecto y son del mismo tamaño que una QOR.16.

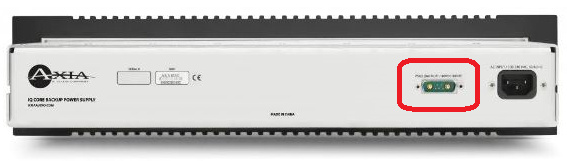

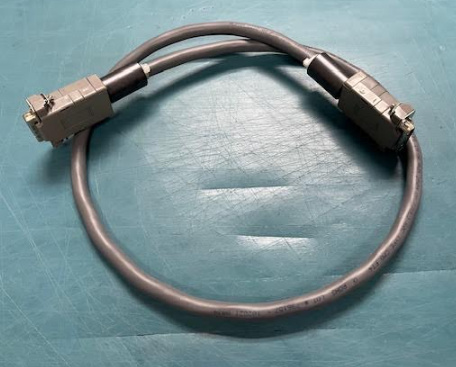

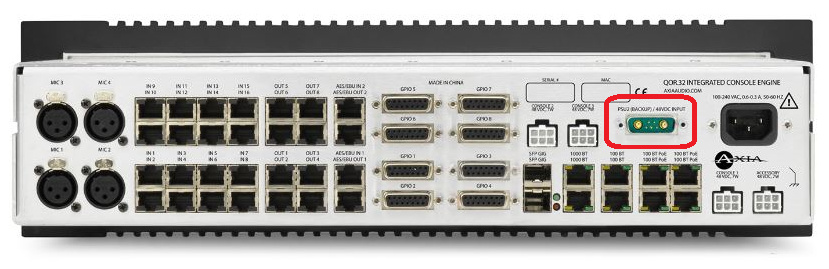

Si se necesita un cable nuevo porque está fuera de lugar, póngase en contacto con el Servicio de Atención al Cliente y solicite el precio y la disponibilidad de 1711-00266-100. En la parte posterior de la fuente de alimentación, el OUTPUT 48VDC está claramente etiquetado. En la parte posterior del motor QOR, el INPUT 48VDC está claramente etiquetado. Simplemente asegure firmemente cada extremo del cable de alimentación y la fuente de reserva está añadiendo energía redundante con el cambio automático al sistema de consola QOR.

Háganos saber cómo podemos ayudarle Si tiene más preguntas sobre este tema o tiene ideas para mejorar este documento, póngase en contacto con nosotros. Alternativamente, un PowerStation Aux también se puede utilizar para proporcionar energía redundante a un motor QOR. El E/S adicional que se incluye en una unidad Aux no puede, sin embargo, integrarse en un sistema basado en QOR.

Documento adaptado por Ing. Sebastián Vallejos

Potenciando una fusión sin una central eléctrica

Vista de categoría Powering a Fusion Without A PowerStation Published on Dic 13, 2024 Resumen de artículo Ámbito de aplicación Este documento cubre cómo proporcionar energía a una consola Fusion (o Elemento), sin utilizar una PowerStation o una fuente de alimentación de elementos + Nodo GPIO. La fuente de alimentación alternativa Una consola Fusion o Elemento también puede ser alimentada por una unidad de alimentación de Axia Console (2001-00375) o una fuente de alimentación de copia de seguridad de Axia Console (2001-00277). Ambas unidades PSU tienen exactamente el mismo aspecto y son del mismo tamaño que un motor QOR.16.

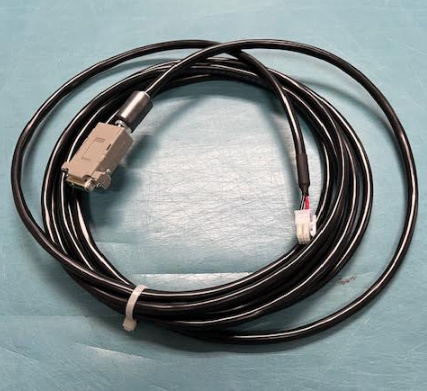

Si se necesita un cable nuevo porque está fuera de lugar, póngase en contacto con Atención al Cliente y solicite el precio y la disponibilidad de 1711-00276-100. Si se desea un cable más largo, haga clic aquí para los números de piezas y longitudes de cable disponibles. En la parte posterior de la fuente de alimentación, el OUTPUT 48VDC está claramente etiquetado. Aquí es donde se enchufa el subconector D. El extremo CANbus del cable se conecta a la placa ETH4CAN (en una Fusión) o la placa de distribución de energía (en un Elemento). Háganos saber cómo podemos ayudar Si tiene más preguntas sobre este tema o tiene ideas para mejorar este documento, póngase en contacto con nosotros. Tenga en cuenta que esta fuente de alimentación sólo suministra energía a su consola. No es un motor de cualquier tipo y no proporciona ninguna capacidad I/O o GPIO.

Documento adaptado por Ing. Sebastián Vallejos

Cables de alimentación necesarios para alimentar una fusión con una fuente de alimentación Axia

Vista de categoría Cables de alimentación necesarios para alimentar una fusión con una fuente de alimentación Axia Publicado el 13 dic.2024 Resumen de artículo Ámbito de aplicación Este documento proporciona los números de pieza de los cables de alimentación necesarios para alimentar una consola Fusion (o Elemento) cuando se utiliza una fuente de alimentación Axia Console (2001-00375) o una fuente de alimentación de copia de seguridad Axia Console (2001-00277). Ambos chasis PSU tienen exactamente el mismo aspecto y son del mismo tamaño que un QOR.16. Los cables necesarios Cuando se compran nuevos, cada uno de estos suministra un cable de alimentación D-Sub a CANbus de 15 pies.

Si se necesita un cable nuevo porque se ha extraviado, póngase en contacto con el Servicio de Atención al Cliente y solicite el precio y la disponibilidad de los siguientes números de piezas, en función de la longitud del cable que se desee: 1711-00276 – Cable de alimentación de 15 pies 1711-00294 – Cable de alimentación de 20 pies 1711-00295 – Cable de alimentación de 25 pies 1711-00266 – Cable de alimentación de 30 pies Háganos saber cómo podemos ayudarle Si tiene más preguntas sobre este tema o tiene ideas para mejorar este documento, póngase en contacto con nosotros.

Documento adaptado por Ing. Sebastián Vallejos

Control telefónico desde la consola de expansión Iq Telco Hx6 Iq6 Vx

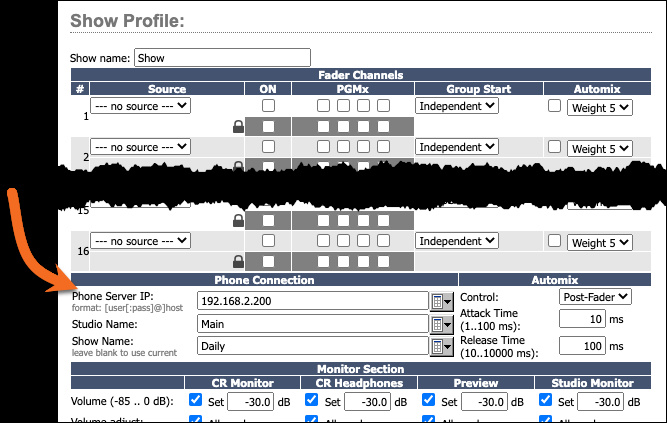

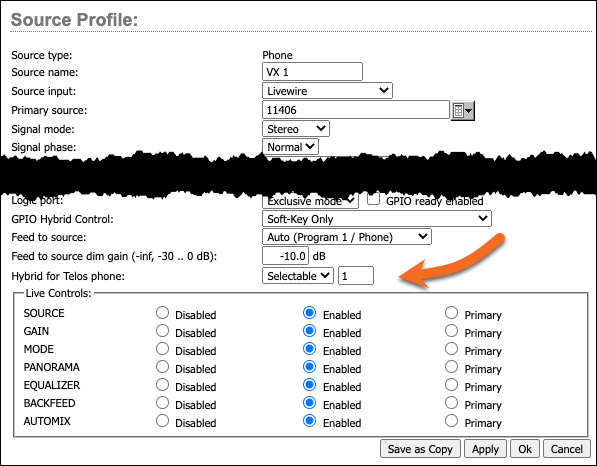

Vista de categoría Control telefónico de la consola de expansión iQ Telco – Hx6 / iQ6 / VX Publicado el 16/dic.2024 Resumen de artículo Alcance de este documento La intención de este documento es cubrir la configuración de una expansión iQ 6-Fader Telco para controlar un espectáculo VX o un Hx6/iQ6. Se presume que el sistema VX ha sido configurado con un servidor SIP y está listo para realizar llamadas aéreas, o que el Hx6/iQ6 está configurado y conectado a líneas telefónicas con puntos presentes en el panel frontal. También se presume que el iQ6, la unidad Hx6 o los espectáculos y estudios VX se han configurado, y que los VSets ya funcionan correctamente. Perfil fuente de la consola o QOR 1. Inicie sesión en la consola o en la QOR y encuentre/cree un perfil fuente de PHONE para el primer canal híbrido. 2. Establezca el perfil, como de costumbre, proporcionando el número de canal LW del sistema telefónico híbrido para que se pueda controlar y transmitir desde la consola.

4. Repita esto con el segundo perfil fuente, excepto poner un número 2 en el campo Híbrido para decirle a la consola que el segundo canal de fader está controlado por el segundo híbrido. QOR Show Profile Lo siguiente que debe hacer es decirle al QOR qué unidad Hx6, unidad iQ6 o VX Show y Studio para iniciar sesión. Esto se hace en el perfil QOR s Show. 1. Haga clic en el enlace Mostrar desde la página web iQ, luego seleccione un perfil de mostrar de la lista. 2. Debajo de la configuración del canal, encontrará la sección CONNECCIÓN DE PHONE. 3. A continuación, introduzca la dirección IP del sistema telefónico, el nombre del show de VX y el estudio. (Passsword también si esto se aplica) Si tiene un sistema de teléfono Hx6 o iQ6, el nombre del estudio siempre va a ser híbrido 1&2, y el show siempre quedará en blanco como se muestra a continuación.

4. Cuando tenga la información correcta introducida, haga clic en Aceptar o APLICAR para guardar. 5. Repita esto para cualquier otro Shows que utilice. Después de guardar estos cambios y recargar el show en la consola QOR, el controlador de llamada puede controlar el sistema telefónico, similar a un VSet en modo Talent. Cada perfil es único, lo que le permite tener diferentes VX Shows de un perfil a otro. Si se especifica un nombre de VX Show en esta configuración, este VX Show se cargará en el VX Studio cada vez que se cargue este perfil de show de consola. Si no desea que el VX cambie automáticamente muestra cuando este perfil está cargado, deje el campo SHOW NAME en blanco.

Documento adaptado por Ing. Sebastián Vallejos

Organizar números más fader para un Iqx con paneles de expansión

Vista de categoría Organizar números de Fader para un iQx con paneles de expansión Publicado el 13 de diciembre de 2024 Resumen de artículo Ámbito de aplicación Este documento explica cómo organizar sus números de fader cuando utilice uno o dos paneles de expansión con su iQx. Si necesita conectar físicamente sus paneles de expansión a su consola iQx, haga clic aquí. Conectando el panel de expansión con el cable CANbus Cada panel de expansión iQ viene con un cable CANbus de 3 pies para usar cuando se conecte a su consola iQx. En la parte inferior del iQx, puede utilizar los dos puertos para conectar hasta dos paneles de expansión. Los puertos están marcados con la letra C en la foto de abajo. Organizando los números de Fader Una vez que las expansiones estén conectadas al iQx, seleccione la pestaña Config de Consola en el Administrador de Módulos en la interfaz web iQx. Verá que los puertos de Consola 2 y 3 están inactivos por defecto. Puede utilizar el menú desplegable en la columna Función para seleccionar el módulo de expansión correcto que está conectado.

Utilice las flechas Fader Order para organizar los números de fader a la colocación física de los módulos de expansión. La columna Estado indicará los números de fader asignados al módulo. Complete la configuración de la consola pulsando el botón Aplicar a la derecha. Háganos saber cómo podemos ayudar Si tiene más preguntas sobre este tema o tiene ideas para mejorar este documento, póngase en contacto con nosotros.
